レコードパワーチャック SC4 (インサート別売)

品番 T_4105

¥22,800(税込)

数量:

在庫あり ○
お気に入りリストに追加
卓上旋盤から大型旋盤まで幅広い作品作りに対応できる、直径100mm、数多くのウッドターナーが利用するサイズの木工旋盤用チャックです。

様々な旋盤で使えるようインサートタイプとなっております。お手持ちの木工旋盤に合わせて別売のインサートをご利用ください。

ボールポイント付Tハンドル六角棒レンチ(8mm)で斜め方向からでも、片手でチャッキング、リリース。
ジョースライドは直感的に開閉。時計回しで閉じ、反時計回しで開きます。

背面には、72分割のインデックス・バッキング・プレート付。
埃の侵入も防ぎます。

保管に便利なケース付きです。

レコードパワーチャック SC3とSC4は、同じジョーが利用できます。

(c)Record Power Ltd, ※インサートは別売です。


セット内容 SC4チャック本体
50mmジョーセット
フェイスプレートリング(外径87mm)
ボールポイント付Tハンドル六角棒レンチ(8mm)
インサートスパナ
ジョー取り付けネジ×8
ウッドワームスクリュー
六角棒レンチ(4mm)

SC4チャックは様々な旋盤でお使い頂けるよう、インサートタイプとなっております。使用する旋盤の主軸サイズに合わせて別売のインサートをご利用ください。
別売インサートは2種類

ネジサイズ 対応機種
1"x8tpi KERV KC-10、KC-14、LM-1000
KERV KC-14 DO
VERIOK 812VS、1218VS、VM-1000
JET JWL-1221VS
ライコンミドル、ライコンライト
1-1/4”x8tpi KERV LM-2000
POWERMATIC 3520B、4224B

材料の形状・用途に合わせて様々なジョーが用意されています。

ジョーは付属のジョー取り付けネジで固定します。
本体のジョースライドとジョーにはそれぞれ数字が刻印されています。ジョーを取り付ける際は番号を合わせて取り付けてください。

レコードパワーチャック SC4のジョーを開閉するときは付属のTハンドルレンチを側面の穴に差し込み、次の方向に回します。
ジョーを締める時のハンドルの回転方向は、時計回りです。
また、ジョーを開く時のハンドルの回転方向は、反時計回りです。

ボールポイント付Tハンドル六角棒レンチ(8mm)は、狭いスペースでも片手で操作できます。もう片方の手で材料を支えることもできます。

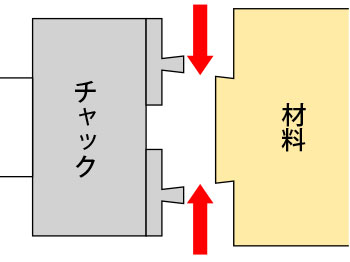

コントラクティング
(ジョーの内側に材料を掴んで保持)


材料にチャックで掴める大きさの出っ張り(テノン)を作り、ジョーを締めて固定する方法です。
丸棒の加工や中ぐりなどで強力に材料を保持しておきたい時などに多用される保持方法です。

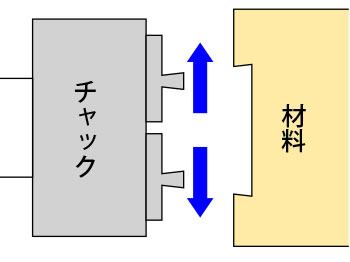

エクスパンディング
(ジョーの外側で材料を押し広げて保持)


材料にジョーの外径より少し大きいぐらいのくぼみ(リセス)を作り、ジョーを開いて固定する方法です。
材料を無駄にせずに器の内側を加工したい時などに多用される保持方法です。

SC4チャックに50mm ジョーを装着した状態での
コントラクティング(ジョーの内側に材料を掴んで保持)
エクスパンディング(ジョーの外側で材料を押し広げて保持)

50mmジョー 保持方法 最小(mm) 最大(mm)
- コントラクティング 42 61
エクスパンディング 52 72
※数値は目安です。若干の誤差がある場合がありますことをご了承ください。

標準付属のウッドワームスクリューをチャックにセットすると、スクリューチャックとして使えます。

※ウッドワームスクリューを木口へ使用しないでください。固定力が弱まり大変危険です。
※材料の硬さや形、大きさ、重さなどにより、ウッドワームスクリューで安全に材料を固定出来ない場合があります。

標準付属のフェイスプレートリングは、50mmジョーで固定することができるようになっており、チャックを主軸に取り付けたままフェイスプレートと同じように使用することができます。
うつわ作りなどでフェイスプレートからチャックに作業を切り替える時間短縮に繋がります。

標準付属のインサートスパナは、インサートをしっかり固定したい時や、インサートを外したい時に使用します。
