丸面ビット・テーブルエッジビット一覧

べーシックな丸面も、突き出し量調整による繊細な表現も

丸面ビットは角面ビットと共にワークの角に「面取り」を施す、最もベーシックなビットの一つです。
四半円弧状の刃のサイズは半径2~25㎜まで豊富にそろっています。
先端にベアリングがついているので、手持ちでの加工や曲面に沿った加工も可能です。
突き出し量を小さくすれば後述の「テーブルエッジビット」のように稜線を生かした面に仕上げることができ、突き出し量を大きくすれば「片銀杏面」になります。

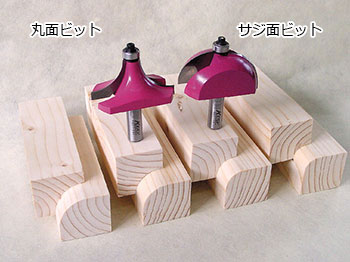

丸面ビットとサジ面ビットの同じサイズ同士を組合わせると、写真のようにピッタリ重なります。

また、適合するサイズの正四角材の四ツ角を四半円ずつ削れば、丸棒を作ることもできます。
詳細はHOW TO「丸面ビットで丸棒づくり(ボルトとナットを作ってプレスを作る)」をご覧ください。



緩やかな曲面と稜線を表現するテーブルエッジビット

縁を緩やかな曲面と稜線で表現することのできるビット。一般的な丸面ビットの突き出し量の調整では表現できないサイズの加工ができます。
テーブルや椅子の座面、キャビネットなどの作品に上品で柔和な印象を与えます。



加工の方向を変えるだけでまた違った雰囲気を持たせることも可能なビットです。
詳細はHOW TO「ルータービットの活用法(1) テーブルエッジビット」をご覧ください。





ラインナップ一覧

一覧表は下記の3階層に分類した後、刃径の小さいものから、同径のものは刃長の小さいものから順に掲載しています。
①ブランド(KERV / OTORO / AmanaTool)
②形状・素材(刃数・プランジ刃の有無・替刃式など)
③軸径

オフ・コーポレイションの基幹ブランド。
多彩で豊富な品ぞろえと確かな品質をリーズナブルな価格で。

軸径(C) 半径(R) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
6mm 2mm 16.7mm 9.5mm 32mm 12.7mm
3mm 18.7mm 9.5mm 32mm
4mm 20.7mm 9.5mm 32mm
5mm 22.7mm 9.5mm 32mm
6mm 24.7mm 12.7mm 32mm
6.35mm(1/4") 25.4mm 12.7mm 32mm
7.9mm(5/16") 25.4mm 12.7mm 32mm
9.5mm(3/8") 28.6mm 15.9mm 32mm
10mm 31.8mm 16mm 32mm



軸径(C) 半径(R) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
12mm 12mm 36.7mm 19mm 38mm 12.7mm
12.7mm(1/2") 38.1mm 19.1mm 38mm
15.9mm(5/8") 44.5mm 22.2mm 38mm
16mm 44.7mm 22.2mm 38mm
19.1(3/4")mm 50.8mm 25.4mm 38mm
20mm 52.8mm 26.4mm 38mm
25mm 62.8mm 31.4mm 38mm





軸径(C) 半径(R) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
6mm 52mm 19.1mm 20.6mm 32mm 9.5mm



軸径(C) 半径(R) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
12mm 52mm 22.2mm 20.6mm 38mm 12.7mm
50.8mm 34.9mm 34.9mm 38mm





アメリカ合衆国を代表するインダストリアルグレードの高品質ビットを展開する老舗メーカー。
ベーシックから特徴的なものまで幅広いラインナップ。
基本的に軸径がインチサイズなので、必要に応じてコレットやスリーブをご用意ください。

Amana Tool ブランド特集ページはこちら

軸径(d) 半径(R) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 1.6mm(1/16") 15.9mm(5/8") 7.9mm(5/16") 44.5mm(1-3/4") 12.7mm(1/2")
3.2mm(1/8") 11.1mm(7/16") 9.5mm(3/8") 46.0mm(1-13/16") 4.8mm(3/16")
3.2mm(1/8") 19.1mm(3/4") 9.5mm(3/8") 50.8mm(2") 12.7mm(1/2")
6.35mm(1/4") 19.1mm(3/4") 12.7mm(1/2") 47.6mm(1-7/8") 6.35mm(1/4")
6.35mm(1/4") 25.4mm(1") 12.7mm(1/2") 50.8mm(2") 12.7mm(1/2")





軸径(d) 半径(R) 刃径(A) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 6.35mm(1/4") 28.6mm(1-1/8") 17.5mm(11/16") 65.1mm(2-9/16") 15.9mm(5/8")



軸径(d) 半径(R) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
12.7mm 9.5mm(3/8") 34.9mm(1-3/8") 15.9mm(5/8") 68.3mm(2-11/16") 15.9mm(5/8")
12.7mm(1/2") 41.3mm(1-5/8") 17.5mm(11/16") 69.9mm(2-3/4") 15.9mm(5/8")
