OTORO サークルカットジグ (バンドソー用)

角度をつけても正確に円くカットできる!

品番 AA2020_BS

¥19,900(税込)

数量:

在庫あり ○
お気に入りリストに追加
このOTORO サークルカットジグは、ジグ本体がテーブルと一緒にピンも傾斜するため、テーブルを傾斜させても中心がずれません。
そのため、同じ角度で連続した傾斜カットだけでなく、角度を変化させた連続した傾斜カットも対応できます。

他にも魅力が!
・次第に内側に逸れたり、外側に逸れたりしないように正確に円をカット
・簡単な操作で切り始められる「スイング&サークルカッティング」
・アームを取り替えることで糸ノコ盤でも使用可能

※本ページで紹介しているのはバンドソー用です。糸ノコ盤用は関連商品よりご確認ください。

(C) OTORO DESIGN INC.

OTORO サークルカットジグの特徴

次第に内側に逸れたり、外側に逸れたりしないように正確に円をカットできます。(3mm×14山使用)

ジグごと材料をスイング、そのままサークルカッティング。簡単にスタートできます。

センターピンがテーブルと共に傾斜・移動するため、傾斜カットでもピン位置がずれることもありません。(3mm×14山使用)

アームを取り替えることで糸ノコ盤にも使用できます。

OTORO サークルカットジグ セット内容・仕様

<セット内容>
・サークルカットジグ本体(1)
・バンドソー用取り付けアーム(1)
・ハンドル(1)
・ポンチ(1)
・±兼用ドライバー(1)
・スパナ(10mm、12mm)(1)
・六角棒レンチ(1)
・日本語取扱説明書(1)

※写真はジグが組み立てられた状態です。

OTORO サークルカットジグ 仕様
最大加工直径 テーブル水平時
約56cm(使用するバンドソーの仕様により異なります)
テーブル45°傾斜時
底面側約56cm(使用するバンドソーの仕様により異なります)
最小加工直径 テーブル水平時
約7cm
テーブル45°傾斜時
底面側約7cm
傾斜切断角度 右側0〜45°
※多くの糸ノコ盤のように左側傾斜の場合は30°まで対応できる機種もあります。
※最大傾斜角度は使用するバンドソーや糸ノコ盤の仕様により異なります。
基本としてテーブルが向かって右側に傾斜するバンドソーや糸ノコ盤に対応します。(ヘッドが傾斜する場合は左側に45°)
左傾斜の場合30°までは円切り位置までのスイングカットができますが、30°以上ではスイングカットはできません。
ブレード推奨サイズ 曲線挽きに適したもの
3mm~6mm
本体寸法
(ハンドル取り付け時)
約38x12cm、厚さ約1.6cm
(約50x13.5cm)

OTORO サークルカットジグ 取り付け可能機種

(1)テーブルが向かって右側に傾斜できるバンドソーであること。
(2)テーブル右側の側面がテーブル面と直角の逆L字型構造で、裏側にクランプが掛けられ、ジグの取り付け面がフラットであること。

取付確認済機種
OTORO DF-14X
KERV BS-14 / DF-14 / KDF-14 / WI-BO
REXON BS-10K2
Woodfast BAS250 / MBS300 / MBS350
デルタ 28-293J
SKIL 3385
日立製作所 CB75F
RYOBI BS-401B

上記以外の機種で、ご自身のバンドソーに取り付け可能か、使用可能かどうかのご判断の為に、実際にお使い頂けるキットを用意しております。
キットの貸し出しをご希望の方は左のお申し込みフォームからお申し込みください。

テーブルの側面にジグを取り付け、クランプ(別売)でしっかりと固定します。

ジグ中央の目盛は加工半径。
直径で約7cm(最小)から約56cm(最大)のサークルカットまで対応しています。
※使用するバンドソーの仕様に依存します。

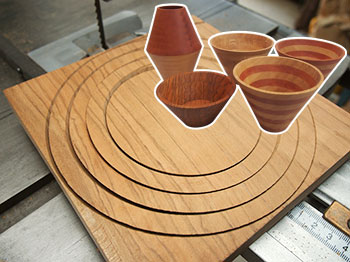

一定間隔で傾斜カットを繰り返すことで、積層のうつわを作ることもできます。(6mm×6山使用)

積層のうつわの更に応用編。ストーリースティックを用い、角度を変化させることで側面がカーブした形のうつわ作りも。(3mm×14山使用)
