昇降盤とは？できることや使い方、危険性、安全対策を解説

テーブルソーについて調べていると、昇降盤という言葉に出会うかもしれません。昇降盤とテーブルソーは、一般的に同じ機械を指す名称です。

昇降盤では木材の平行切断や溝切りなど、多様な加工が可能です。一方で、木材を手で押しながら加工するという仕組み上、刃に誤って触れる危険が常に伴います。そのため、刃が皮膚に触れるとわずか0.005秒で止まるSawStopのような安全装置を搭載した機種は、万が一の接触による重大な事故を防ぐうえで有効です。

この記事では、昇降盤の正式名称や横切り盤との違いを整理したうえで、縦挽きや溝切りといった主な加工を紹介します。あわせて、刃の高さや定規類の調整などの基本的な使い方や、起こりうる事故、安全装置についても解説しています。

＼万が一の接触事故から手指を守る／

昇降盤とは？

一般的に昇降盤とは、テーブルの下に設置された丸のこを昇降させて突き出し量を調整し、テーブルの上で木材を押しながら切断する木工機械を指します。丸のこ盤やテーブルソーとも呼ばれます。

使用される丸のこの直径は、機械の規模やモーターパワーによって大小さまざまです。一般的には10インチ（254mm）や12インチ（305mm）が多く使われ、その直径が突き出し高さの上限を規定し、その範囲で切断できる最大の厚みが決まります。

直角と平行、傾斜を正確に出せるうえ、長手方向の切削にも適しています。そのため、家具製作をはじめとした寸法精度が求められる木材の加工には必須の機械とされてきました。ただし、使用方法や作業手順を間違えると大事故につながるため、取扱いには十分な注意が必要な機械でもあります。

昇降盤の正式名称と呼び方

JIS規格における木工機械の分類上の正式名称は、「昇降丸のこ盤（しょうこうまるのこばん）」です。

一般的には、固定されたテーブルの下に配置された主軸（のこ軸）を昇降できる構造に注目して、「昇降盤」という略称が定着しています。また、広く流通している汎用的な丸のこ盤では軸昇降機能が標準的なため、総称として単に「丸のこ盤」と呼ばれる場面も少なくありません。

一方、固定されたテーブルに対して主軸を傾斜できる機能を強調したい場合は、「軸傾斜盤」と呼ばれることもあります。厳密には、主軸の昇降と傾斜の両方の機能を有する機械は、JIS規格において「軸傾斜丸のこ盤（じくけいしゃまるのこばん）」と区別されます。ただし、現在の多くの汎用的な丸のこ盤は両機能を備えているため、「昇降盤」と呼ばれることの方が多い印象です。

昇降盤と横切り盤の違い

テーブルソーに分類されるものには、「昇降盤」のほかに「横切り盤」と呼ばれる機械もあります。最も大きな違いは、可動テーブルの有無と、それによる横切りの作業性です。

両者の違いを整理すると、次のようになります。

比較項目	昇降盤	横切り盤
テーブルの構造	テーブルは全面固定されている	刃を境にテーブルの片面が前後方向に水平スライドする
送材方法	基本的に手で木材を保持しながらテーブル面上を滑らせる。	スライドする側のテーブルでは、木材をテーブルと一体化させて前に押す。
横切り	横切り用定規（マイターゲージ）を用いる。 可動距離は比較的短い。 可動距離や精度を上げるには、テーブルの上を滑らせて使うジグの自作などの工夫が必要。	スライドする側のテーブル上に刃に対して直角に設置されたフェンスに沿わせて保持し、テーブルごと押して切る。
縦挽き	刃と平行に設置された定規（リップフェンス）に沿って平行に切る。	刃と平行に設置された定規（リップフェンス）に沿って平行に切る。 ただし、一部の小型の横切り専用機にはリップフェンスが付属していない場合がある。
別の呼び名	丸のこ盤、軸傾斜盤など	スライドソー

つまり、横切り盤は横切りの作業性を特に向上させたテーブルソーのひとつの進化形と言えます。比較的小型で横切り専用の機種もありますが、大型で長い可動距離のスライドテーブルによる横切りもリップフェンスを用いた縦挽きも対応できる万能な横切り盤が木工産業界では広く活用されています。

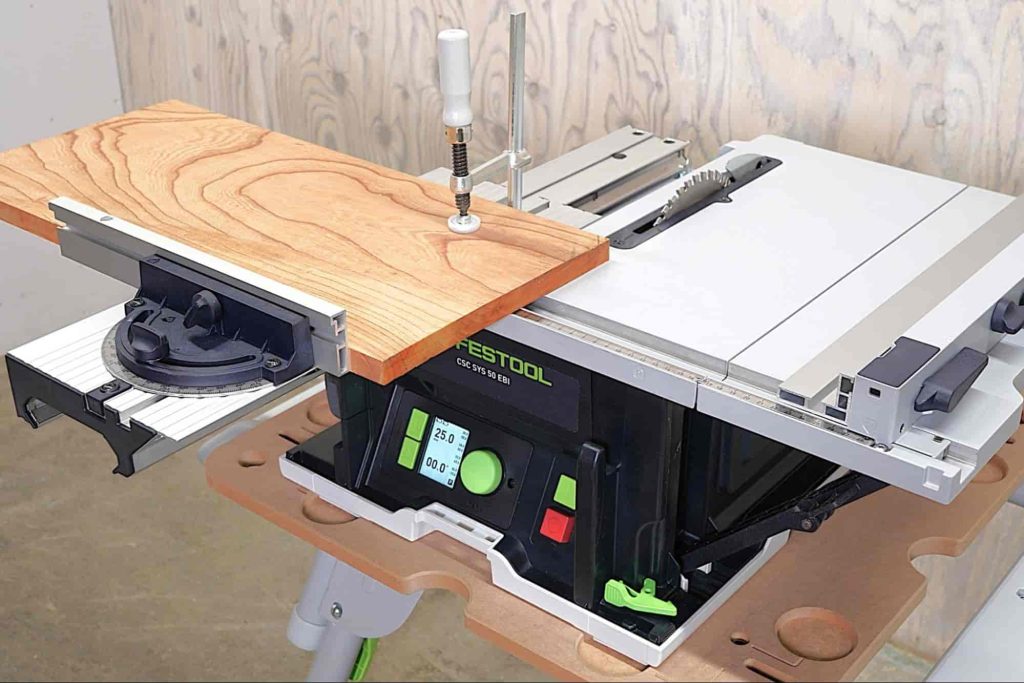

特殊な事例として、FESTOOL社のコードレステーブルソー CSC SYS 50  は、卓上型のコンパクトサイズでありながらスライドテーブルが搭載されている稀有な存在と言えます。

昇降盤でできる主な加工

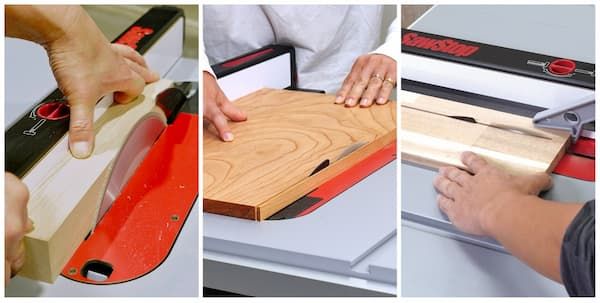

昇降盤で行える加工は、平行切断、直角切断、斜め切断、そして溝切りの4つに大きく分かれます。ここではそれぞれの加工を順に見ていきましょう。

平行に切る（縦挽き）

昇降盤の最も基本的な役割は、刃と平行に固定した定規（リップフェンス）に沿って木材を直線に切断することです。これは縦挽きとも呼ばれ、長方形の木材を長辺の方向に切る作業を指します。リップフェンスに木材を当てながらカットすることで、正確な平行切断を行います。

直角に切る（横切り）

マイターゲージは、テーブルの溝（マイタースロット）にはめてスライドさせる補助具です。これを使うと、短辺方向へ正確に直角にカットできます。この加工を横切りといいます。

木材をマイターゲージのフェンスに当てたまま送るため、刃に対する角度が崩れず、木口をまっすぐに仕上げられます。

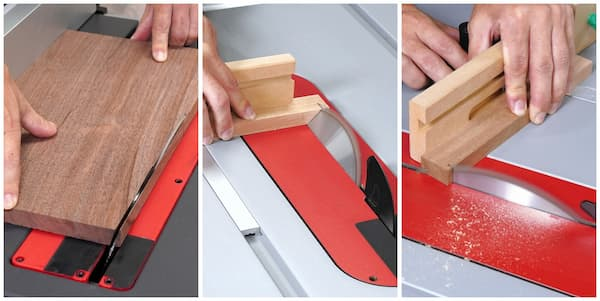

斜めに切る

刃や補助具に角度をつけたカットも可能です。

縦挽き、横切りにかかわらず、刃を傾斜させて加工することを傾斜切断（ベベルカット）と言います。マイターゲージなどの横切り用補助具に角度をつけて加工する方法は、留切り（マイターカット）です。

ベベルカットとマイターカットを複合させることもできます。

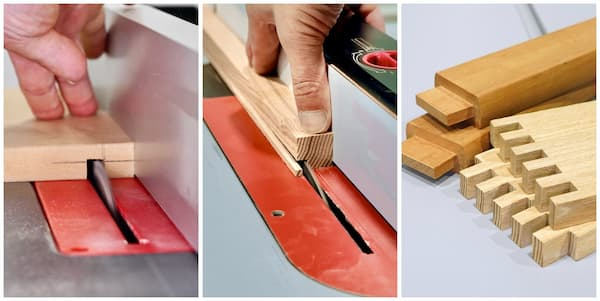

溝を掘る、段欠きを入れる

丸のこの突き出し量の設定によって、木材に溝を掘る加工にも対応します。その応用として、段欠きなど接合部の加工へも応用できます。

機種によっては、さまざまな厚み（切り幅）の溝切り専用の刃に付け替えられ、効率的に溝加工を進められます。

昇降盤の基本的な使い方

昇降盤を使用して木材を切断する際の基本的な手順は以下の通りです。

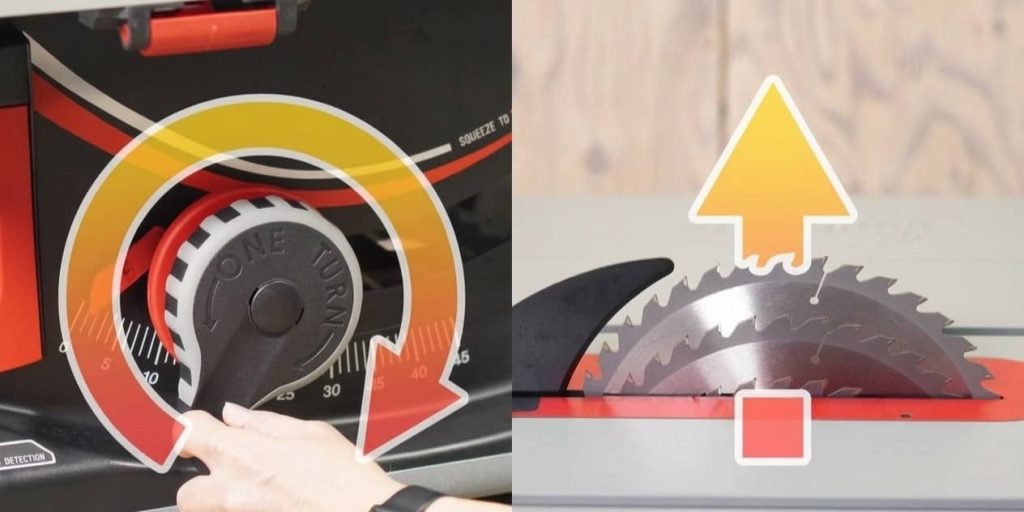

1. 刃の高さ調整

テーブル下のハンドルの回転操作によって丸のこを昇降させることができます。丸のこの刃が材料上面から適切な高さまで出るように、テーブルからの突き出し量を調整します。一般的に材料上面から10mm程度高くするのが適切とされています。

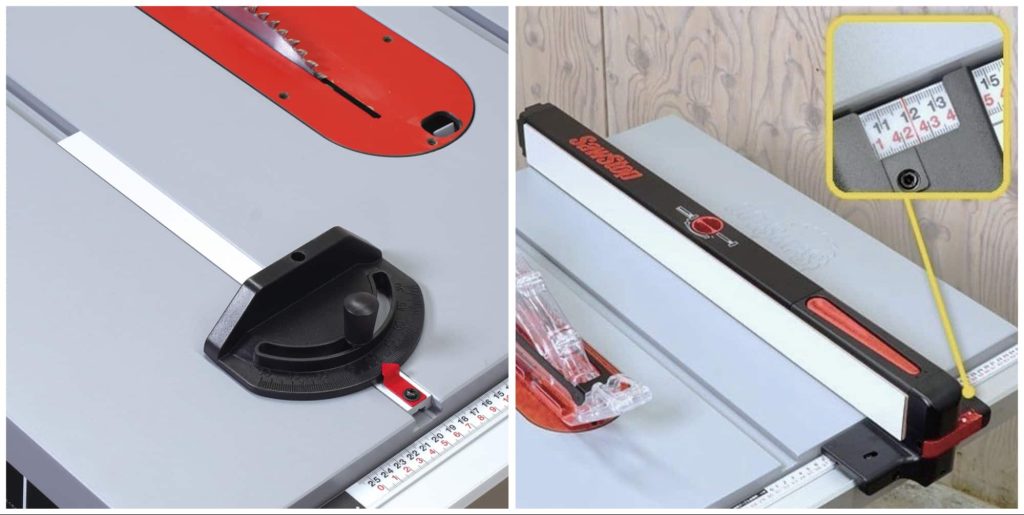

2. 定規（ガイド）の調整

• 縦挽きの場合（上右図）：
  刃とリップフェンスの間隔を加工したい寸法に合わせ、固定します。
  固定方式は機種によって異なります。

• 横切りの場合（上左図）：
  刃に対するマイターゲージのフェンスの角度を加工したい角度に合わせ、固定します。
  必要に応じてフェンスを自作して延長し、ストッパーを取り付けて加工したい長さを設定します。

3. 加工作業

刃の高さやガイドの位置合わせが完全に終わってから、機械のスイッチを入れます。木材をガイドにしっかりと沿わせながら、ゆっくりと刃に向かって押し出して切断します。

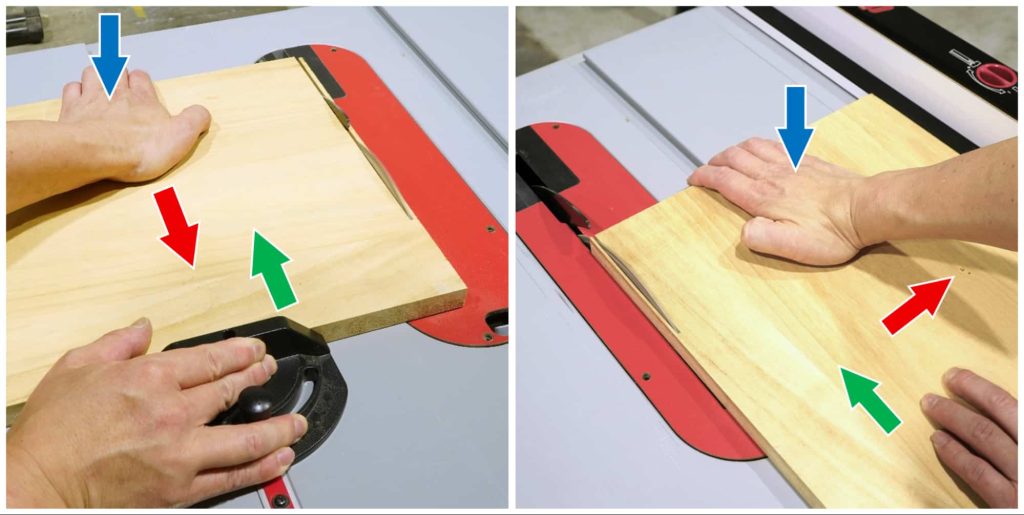

• マイターゲージまたはリップフェンスへ押し付ける力（赤矢印）
• 下方向（テーブルトップ方向）へ押し付ける力（青矢印）
• 前へ進める力（緑矢印）

この3方向を正しく意識して材料を押し進めます。

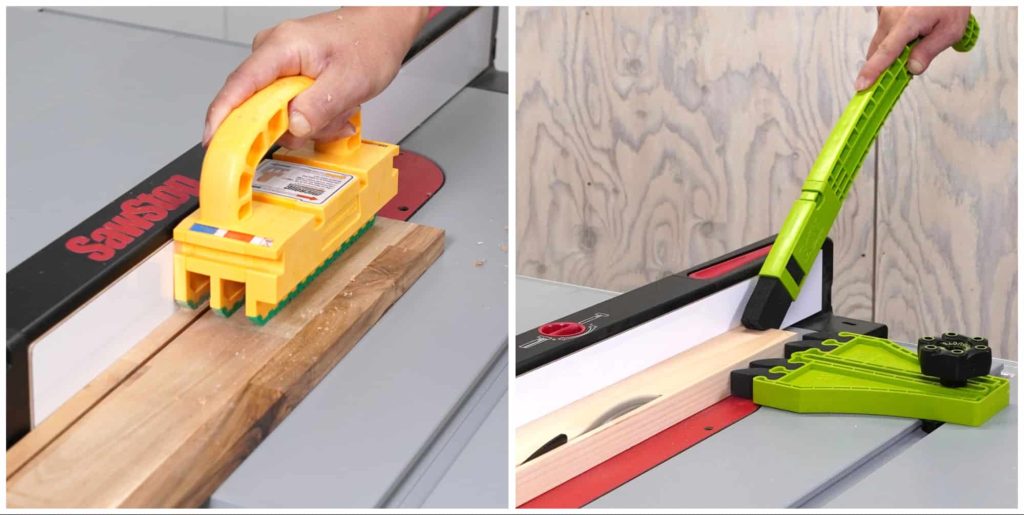

細い木や小さい木を切る際は、手が刃に近づきすぎないようプッシュブロック（押し当て板）やプッシュスティック（押し棒）、フェザーボードなどの安全ジグを活用しましょう。

オフが提案する昇降盤｜世界初の安全システム搭載「SawStop（ソーストップ）」

オフ・コーポレイションが取り扱う「SawStop（ソーストップ）」は、世界初の安全システムを搭載したテーブルソーです。

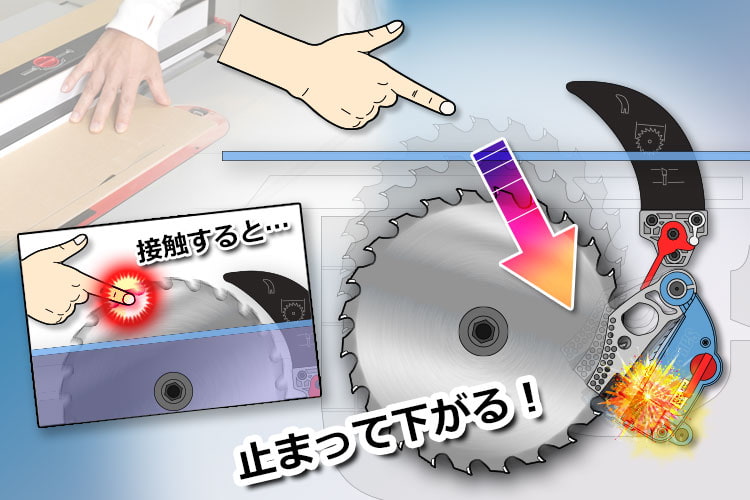

SawStopは、刃が皮膚に触れるとわずか0.005秒で停止する特許取得済みの自動ブレーキシステムを備えています。この安全テクノロジーにより、人生を変えてしまうような深刻な大怪我を擦り傷程度に軽減し、作業者の手指を守ります。

正規日本仕様モデルのうち可搬タイプの小型機種として、以下の2機種が展開されています。

項目	SawStop コンパクトテーブルソー CTS	SawStop ジョブサイトソープロ JSS
電源・動力	ACコード式 (100V〜) 15A・1500W	ACコード式 (100V〜) 15A・1500W
最大の強み	・皮膚の接触時に刃が止まる安全技術 ・コンパクトながら本格的な10” ブレード	・皮膚の接触時に刃が止まる安全技術 ・広いテーブルと機動性
安全機能	・皮膚接触自動停止ブレーキ ・キックバック防止爪 ・その他一般的装備	・皮膚接触自動停止ブレーキ ・キックバック防止爪 ・その他一般的装備
テーブルサイズ （幅拡張時）	W580mm x D570mm	W794mm x D625mm （W1101mm）
ブレードサイズ	10”（254mm）	10”（254mm）
ブレード昇降 調整方式	手動ハンドル式	手動ハンドル式 （1回転で全高昇降）
ブレード傾斜 調整方式	スライド式クイック傾斜 ダイヤル式微調整	スライド式クイック傾斜 ダイヤル式微調整
最大切断厚 (0°/45°)	79mm / 53mm	79mm / 53mm
最大縦切り幅 (右側)	622mm	644mm
最大横切り幅 (切断距離）	マイターゲージの届く範囲（ブレードからテーブル前端までの距離：192mm）	マイターゲージの届く範囲（ブレードからテーブル前端までの距離：197mm）
本体重量	31kg	51kg (車輪付スタンド含む)
収納・可搬性・スタンド	・キャリーハンドル ・専用折りたたみスタンド（別売）	・折りたたみ式モバイルカート一体型

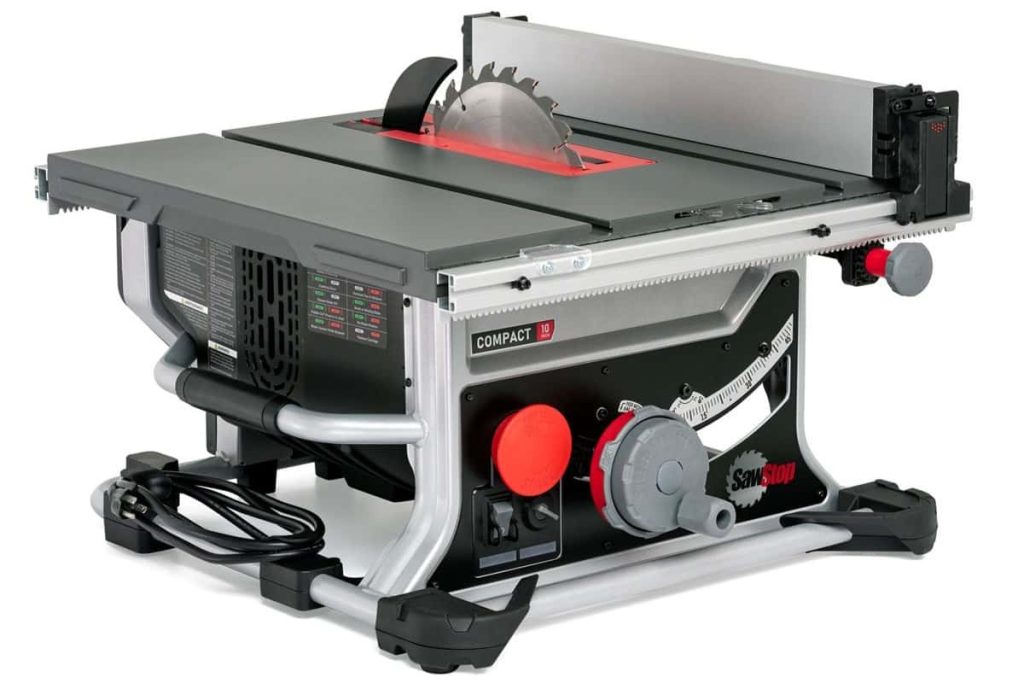

コンパクトテーブルソー CTS

省スペース性と可搬性を追求したSawStopの最小モデルです。小型でありながら上位機種と同等のブレードサイズと1500Wのモーターパワーを備えています。ブレードの昇降や傾斜、フェンスの位置調整といった操作面で、入門者にも扱いやすい工夫が施されています。

＼省スペースでも安全性と加工性能を両立／

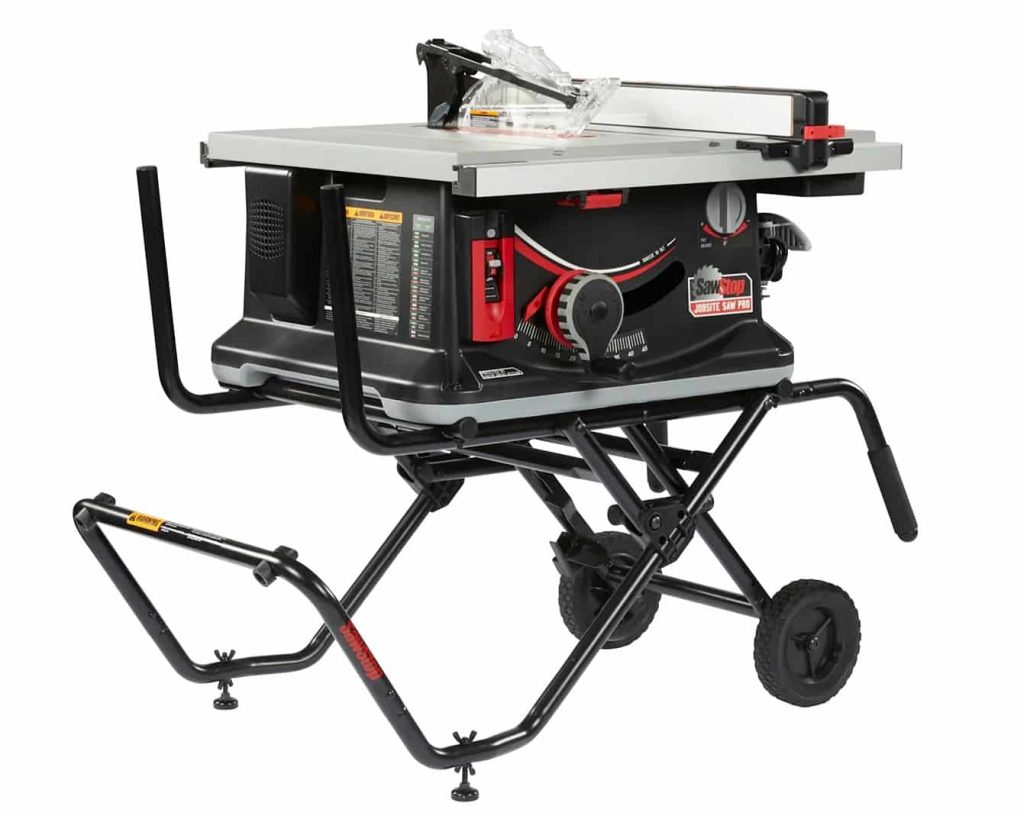

ジョブサイトソープロ JSS

現場向けに設計され、機動性と作業性を両立させたモデルです。折りたたみ式の車輪付モバイルカートを広げると、そのまま安定したスタンドとなります。通常のブレードによる切断作業だけでなく、ダド刃（溝切カッター）を取り付けて溝掘り加工を行うことも可能です。

＼移動しやすさと作業性を両立／

昇降盤に関するよくある疑問

最後に、昇降盤を使い始める前に押さえておきたい疑問にお答えします。

昇降盤ではどのような事故が起きる？

昇降盤で起きる代表的な事故は、材が作業者側へ飛ぶキックバックと、手が刃に接触するケースの2つです。

キックバックは、切断中の材が刃に側面から接触したときに起こります。加工中に材料を押す力にブレが生じたり、切断による急激な乾燥によって木材に反りや捻じれが生じることなどが原因となりえます。

回転する刃が木材を作業者側へ弾き飛ばすため、腹部や胸に当たると重い怪我につながります。飛び出す速度は非常に速く、身をかわす余裕はほとんどありません。

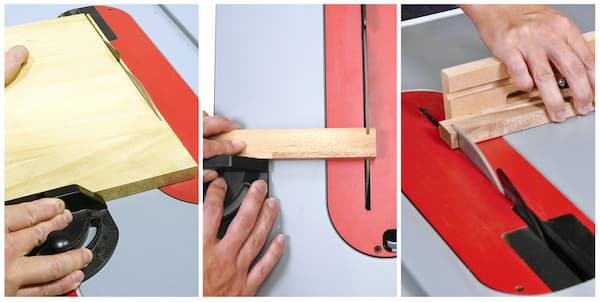

もう一つが、手指が回転中の刃に触れてしまう接触事故です。ほんの一瞬の出来事ですが、指の切断といった深刻な被害を招きます。接触事故は例えば下記のような状況で起こりえます。

昇降盤に搭載される安全装置は？

昇降盤には、作業中の事故を防ぐため、刃の接触予防装置や反発予防装置が設けられています。

刃の接触予防装置は、刃を覆って露出を防ぎ、手などが触れるリスクを抑えます。反発予防装置には割刃やキックバック防止爪などがあり、被加工材のキックバックを防ぎます。

SawStop社の各機種においてはさらに、接触感知式のブレーキも採用され、皮膚との接触を検知するとわずか0.005秒で刃を停止させます。

まとめ

昇降盤は一般的にテーブルソーのことを指します。テーブルの下に設置された丸のこを昇降させて高さを設定し、テーブルの上で木材を押しながら平行・直角・斜めの切断や溝切りまでこなせる木工機械です。

寸法精度の高い加工を支える一方で、キックバックや刃への接触といった重大事故のリスクも伴うため、正しい手順の理解と安全装置を備えた機種選びが安心につながります。

最後に、ここまでの内容をQ&A形式でおさらいします。

昇降盤とはどのような機械ですか？

テーブル下の丸のこを昇降させて突き出し量を調整し、テーブル上で木材を押しながら切断する木工機械で、テーブルソーとも呼ばれます。直角と平行を正確に出せ、角度をつけた切断にも対応します。

昇降盤の正式名称は何ですか？

JIS規格上は「昇降丸のこ盤」と呼ばれ、主軸を昇降できる構造から「昇降盤」の略称が定着しています。厳密には主軸の昇降と傾斜の両方の機能を備えているものは「軸傾斜丸のこ盤」が正確な区分ですが、「昇降盤」と呼ばれることの方が多い印象です。

昇降盤と横切り盤の違いは何ですか？

昇降盤：テーブルが全面固定されており、リップフェンスやマイターゲージをガイドにしながら材を手で押してテーブル面を滑らせながら加工します。

横切り盤：刃を境にテーブルの片面がスライドし、直角フェンスで材を保持してテーブルごと動かして横切りを行います。

昇降盤ではどのような加工ができますか？

主な加工は、平行切断（縦挽き）、直角切断（横切り）、斜め切断（ベベルカット・マイターカット）、溝切りの4種類です。溝切りの応用として段欠きやホゾなど接合部の加工にも対応します。

昇降盤の基本的な使い方を教えてください

材の厚みより10mmほど高くなるよう刃を調整し、リップフェンスやマイターゲージを求める寸法・角度に設定してから加工します。材を送る際は、ガイドに密着させる力・テーブル面に押さえつける力・前へ進める力の3方向を意識します。

昇降盤をより安心・安全に使いたい方には、オフ・コーポレイションが取り扱う「SawStop」がおすすめです。皮膚の接触を検知すると、わずか0.005秒で刃を停止してテーブル下に降下させる自動ブレーキを搭載しています。コンパクトなCTSと、機動性に優れたJSSの2機種から、作業環境に合わせて選べます。
