10本組 ペン金具用ノックアウトバー

ペン金具の圧入を間違えてしまった場合もこれで安心!

品番 T_071901

¥2,750(税込)

数量:

在庫あり ○
お気に入りリストに追加

圧入したペン金具を取り外すためのノックアウトバーです。
この10本セットでほとんどのペンキットに対応する事が可能です。

「回転メカを圧入しすぎてしまった…」
「金具の圧入する向きを間違えてしまった…」
そんな失敗をした経験はありませんか?
圧入に失敗した金具は簡単に抜けないため、せっかく作った生地と金具が無駄になってしまうことがあります。
このノックアウトバーを使用すれば圧入された金具を取り出すことができます。

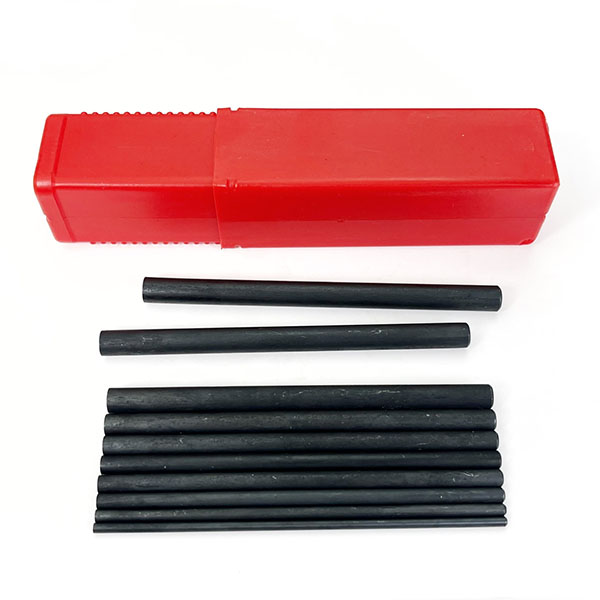

少しずつサイズの異なるバーが10本揃っています。(下図参照)
各ペンキットに合わせて適当なサイズを選んでご使用ください。

※ペン金具によっては金具の再利用が出来ない場合がございます。ご注意ください。

サイズ一覧

直径 3.1mm 3.9mm 4.7mm 5.5mm 5.9mm 6.3mm 7.1mm 8.2mm 8.7mm 9.0mm
長さ 123mm

※ノギスによる測定のため、多少の誤差があることをご了承ください。



ノックアウトバーの使い方

10本組 ペン金具用ノックアウトバー

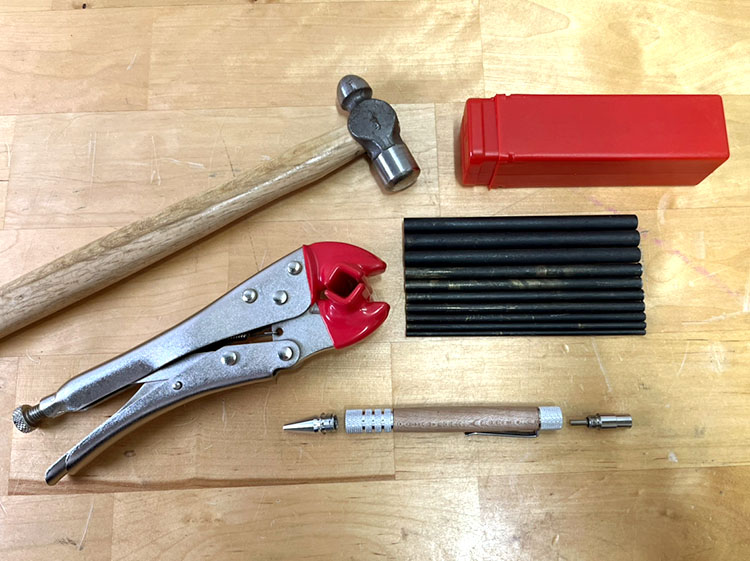

使用道具について

今回はデュラクリック(M_026003_2) の金具を取り外します。
手で握りながら作業する事も可能ですが、別売りのペン金具分解用グリッパー(T_071902) があるとより作業がしやすいです。
ハンマーはお持ちのものをご使用ください。

10本組 ペン金具用ノックアウトバー

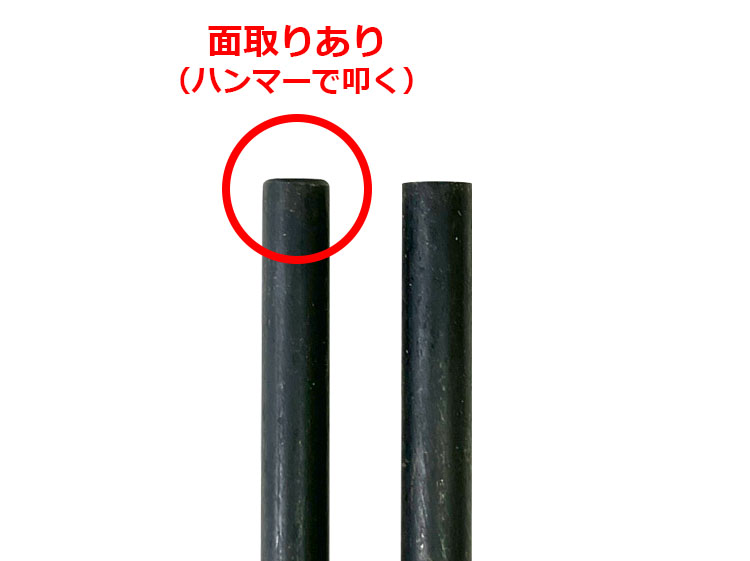

先端の形状について

先端は片側だけ面取りされています。
ハンマーで叩くのは面取りされている側になりますのでご注意ください。

10本組 ペン金具用ノックアウトバー

使用例

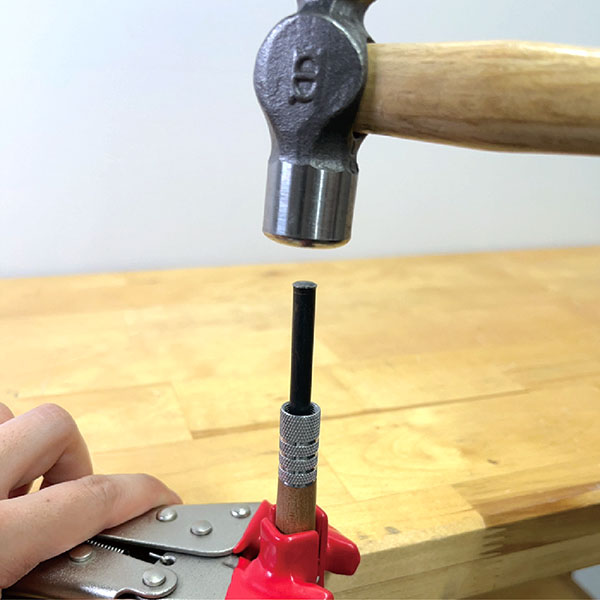

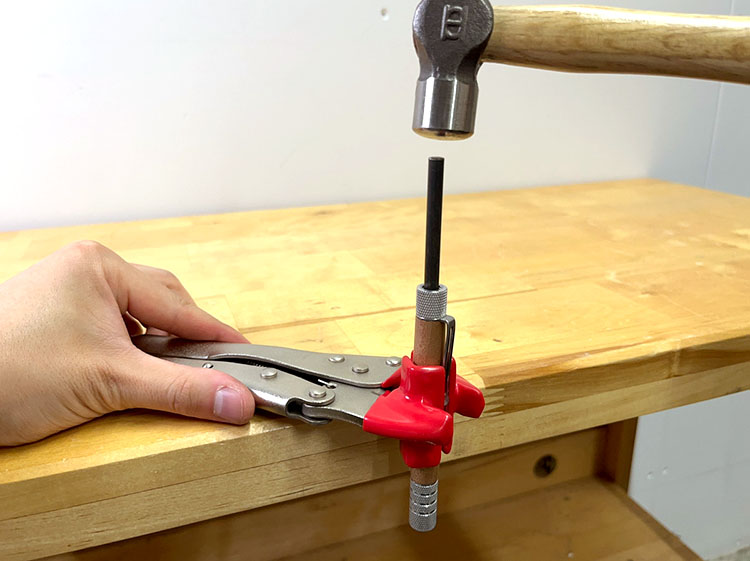

真鍮パイプの中にノックアウトバーを通してハンマーで叩きます。
両端に金具があり穴径が異なる場合は穴径より細い棒を斜めに傾けてご使用ください。
金具にねじ切り加工がされている場合は傷付けないようご注意ください。

10本組 ペン金具用ノックアウトバー

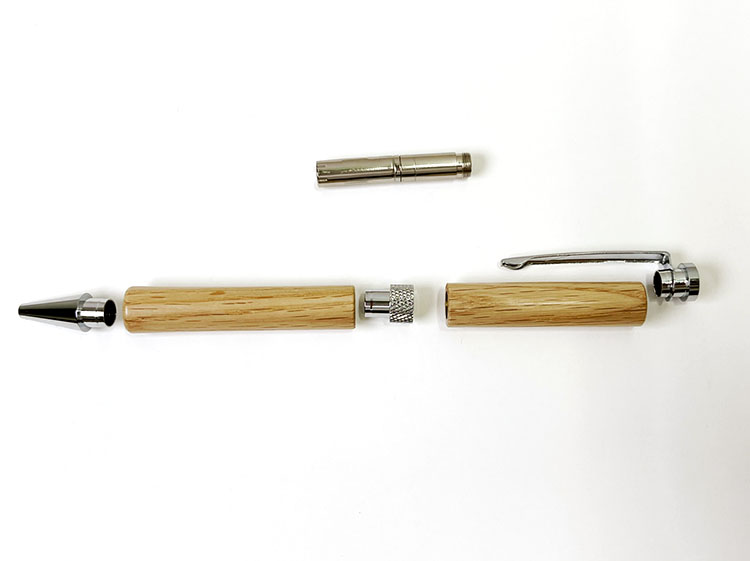

金具取り外し後

圧入する前の状態にすることができました!

10本組 ペン金具用ノックアウトバー

金具の再利用が出来ないペン金具について

一部のペン金具は金具の再利用が出来ないものもあります。

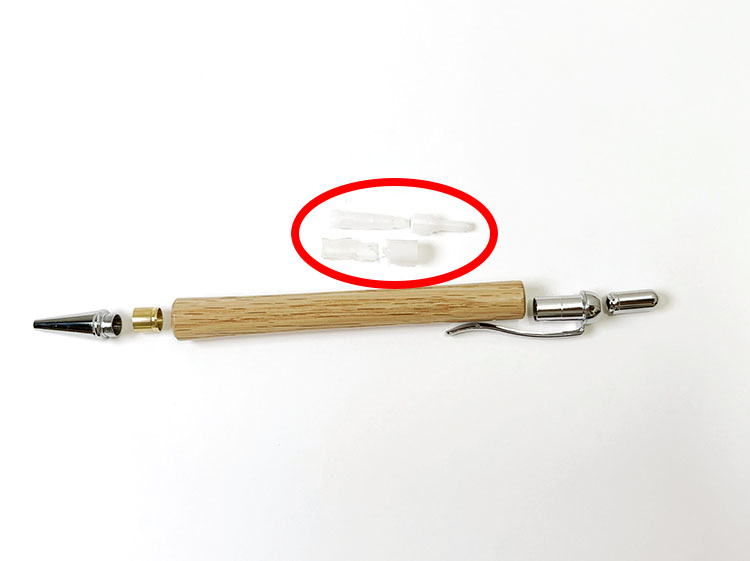

例えばワンピース(M_0220N) の場合、金具は取り外すことができるものの、ノックメカの白い樹脂パーツが外す工程で粉々になってしまいます。

10本組 ペン金具用ノックアウトバー

ローレット(M_0716_2) の場合は、クリップ金具を外すために回転メカごと外す必要があり、取り外した後は回転メカが再利用出来ない状態になります。
