角面ビット・ベベルトリムビット一覧

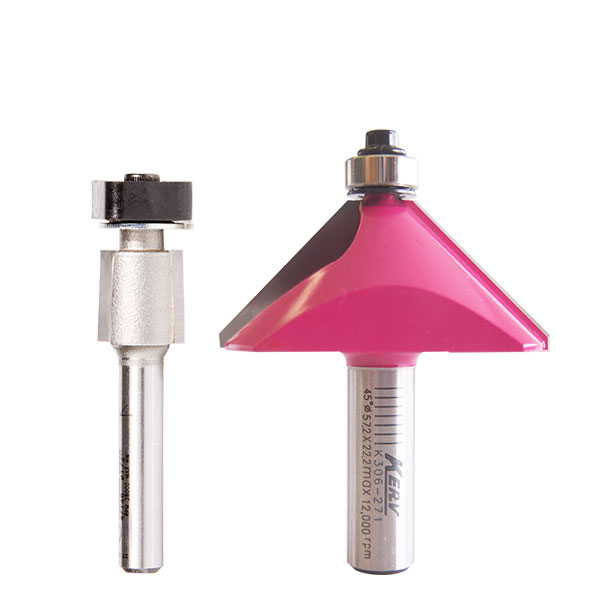

最もベーシックな面取り、角面用のビット

ワークの角を取る「面取り」の中でも最もベーシックなのが角面。
基本の45°以外にも多様な角度が用意されています。
先端にベアリングがついているので、手持ちでの加工や曲面に沿った加工も可能です。
突き出し量によって面のサイズを調整します。



正多角形の接合面の加工

ワークの端面全面を傾斜加工すれば多角形の接合面をつくることができます。柱、箱、プランター、バスケットなど、作品の幅広がります。
角度のラインナップは正多角形に由来します。
45°⇒四角形(正方形・長方形)
30°⇒正六角形
22.5°⇒正八角形
18°⇒正十角形
15°⇒正十二角形
11.25°⇒正十六角形



様々な傾斜角の角面取りに特化したベベルトリムビット

ベベルトリムビットは45°以外の様々な傾斜角の角面取りに特化した小さなビットです。
角度のバリエーションが豊富でそれぞれ異なる印象を与えることができます。
角面ビット同様にベアリングが付いているため、手持ちでの加工や曲面に沿った加工も可能です。



ラインナップ一覧

一覧表は下記の3階層に分類した後、刃径の小さいものから、同径のものは刃長の小さいものから順に掲載しています。
①ブランド(KERV / OTORO / AmanaTool)
②形状・素材(刃数・プランジ刃の有無・替刃式など)
③軸径

オフ・コーポレイションの基幹ブランド。
多彩で豊富な品ぞろえと確かな品質をリーズナブルな価格で。

軸径(C) 角度(E) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
6mm 45° 26mm 6.7mm 32mm 12.7mm
45° 36mm 11.7mm 32mm



軸径(C) 角度(E) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
12mm 45° 41.3mm 14.2mm 38mm 12.7mm
45° 57.2mm 22.2mm 38mm
30° 38mm 21.9mm 38mm
22.5° 32mm 23.3mm 38mm
18° 27.1mm 25.4mm 38mm
15° 25mm 23mm 38mm
11.25° 22mm 23.4mm 38mm





軸径(C) 角度(E) 刃径(A) 刃長(B) 軸長(D) ベアリング径 品番
6mm 30° 23mm 9.5mm 32mm 12.7mm
25° 21mm 9.5mm 32mm
22° 19.8mm 9.5mm 32mm
15° 17.2mm 9.5mm 32mm
14.5mm 9.5mm 32mm





アメリカ合衆国を代表するインダストリアルグレードの高品質ビットを展開する老舗メーカー。
ベーシックから特徴的なものまで幅広いラインナップ。
基本的に軸径がインチサイズなので、必要に応じてコレットやスリーブをご用意ください。

Amana Tool ブランド特集ページはこちら

軸径(d) 角度(E) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 45° 14.3mm(9/16") 6.35mm(1/4") 47.6mm(1-7/8") 4.8mm(3/16")



軸径(d) 角度(E) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
12.7mm 45° 50.0mm(1-31/32") 19.1mm(3/4") 69.1mm(2-23/32") 12.7mm(1/2")





軸径(d) 角度(E) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 45° 27.8mm(1-3/32") 11.1mm(7/16") 50.8mm(2") 12.7mm(1/2")
30° 32.9mm(1-19/64") 11.1mm(7/16") 50.8mm(2") 16mm





軸径(d) 角度(E) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 15° 20.6mm(13/16") 11.1mm(7/16") 57.2mm(2-1/4") 12.7mm(1/2")





軸径(d) 角度(E) 刃径(D) 刃長(B) 全長(L) ベアリング径(D1) 品番
6.35mm 微小 12.7mm(1/2") 12.7mm(1/2") 54.0mm(2-1/8") 12.7mm(1/2")
微小 19.1mm(3/4") 15.9mm(5/8") 60.3mm(2-3/8") 19.1mm(3/4")
