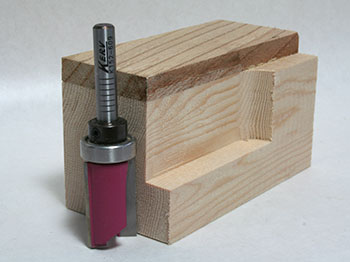

ベアリングで形をなぞって倣い加工

刃径とガイドベアリング外径が一致しているので、ベアリングがなぞる形と全く同形にワークを削ります。
原型（パターン）や型板（テンプレート）に沿って加工できるので、「パターンビット」や「テンプレートビット」とも呼ばれます。
ベアリングの位置は根本・先端・両サイドの3種類。
木材の繊維方向（順目/ 逆目）・ワークの大きさ等の状況に応じて、適したビットや工法（手持ち/ ルーターテーブル）を選択します。

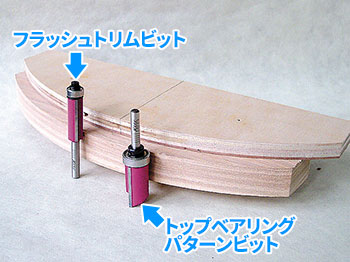

根本側についているものを「トップベアリングビット」、先端についているものを「フラッシュトリムビット」と呼びます。



トップベアリングビット

根本側にベアリングが付いているので、手持ち加工の場合は型をワークの上に、テーブル加工の場合には型をワークの下にセットして削ります。
ほとんどの場合、軸径と同じサイズの内径のベアリングがロックリングによって固定されています。ロックリングは軸に対してセットスクリューで留めてあります。
ロックリングを外すと、ベアリングを取り除いたり、交換することができます。



フラッシュトリムビット

先端側にベアリングが付いているので、手持ち加工の場合は型をワークの下に、テーブル加工の場合には型をワークの上にセットして削ります。
フラッシュ構造板の表面の化粧板の目違いを取り払うために使われることが多いので、専らフラッシュトリムビットまたは目地払いビットと呼ばれます。
ほとんどの場合、先端面から小さなネジによってベアリングが固定されています。ネジを外すと、ベアリングを取り除いたり、交換することができます。
また、化粧板を貼り付けている接着剤がベアリングに付着することを防ぐためにカサが付いています。



両サイドベアリングパターンビット

型を用いた倣い加工において被切削面の順目と逆目が入れ替わる時、ベアリングがいずれか一方についた同一のビットで加工する場合には、順目になるようにワークと型のセッテイングを変える必要があります。
また、同一の型にセッテイングしたまま加工する場合には、ベアリングの位置が反対のビットに取り換える必要が生じます。
両サイドベアリングパターンビットは根本側にも先端にもベアリングが付いており、1本で2役を担いますので作業性が向上します。

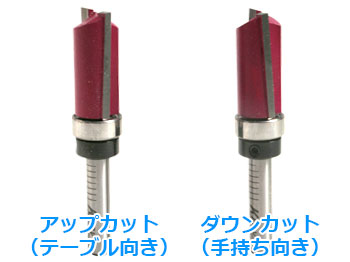

傾斜刃のアップカットとダウンカット

一部のベアリング付ストレートビットは刃が傾斜しています。
垂直刃が切削幅に対して一度に力を加えるに対し、傾斜刃は斜めにスライドしながら剪断する力が働くので、切削抵抗が小さく、木材の繊維破壊が起こりにくいのが特長。比較的美しい仕上がりをもたらします。
その傾斜の方向によりアップカットとダウンカットがあります。用途や加工条件に合わせて選択してください。
アップカットはルーターテーブル・トリマーテーブルで使用するとワークをテーブルに吸い寄せる力が発生するため、安定して作業できます。
ダウンカットはルーター・トリマーを手持ちで使用するときにワークを作業台に押さえつける力が発生するため、安定した作業ができます。
フラッシュトリムビットは目地払い用として使用することが多いのでダウンカットのみ存在します。



傾斜方向 アップカット ダウンカット
イメージ画像
切削屑の
排出方向		 ビットの軸方向 ビットの先端方向
溝加工時の
切削屑の排出性		 高い⇒抵抗が小さくスムーズな切削 低い
ワーク上面・
溝のエッジの
バリ		 やや発生しやすい 発生しにくい⇒エッジの仕上がりが美しい
ルーター
手持ち作業		 ワークを引き寄せる力が発生
⇒ワークをしっかり固定する必要		 ワークを作業台へ押し付ける力が発生
⇒ワークが安定しやすい
ルーター
テーブル
作業		 ワークをテーブル面に引き寄せる力
⇒ワークが安定しやすい		 ワークを押し上げる力が発生
⇒ワークをしっかり押さえつける必要
適する加工 深い溝（ホゾ穴など）
木口面に対する加工（ホゾ・あられ組など）		 浅い溝
ワーク上面や溝のエッジの美しさが重視される加工
