木工旋盤用アクセサリー　抜け落ち防止策

木工旋盤用アクセサリー　抜け落ち防止策

作業中に落ちてしまわないようしっかり対策しましょう！

モールステーパーの穴に差し込んで使用するタイプの木工旋盤用アクセサリー。
刃物を当てて削るうちに、振動などの原因で外れてしまう事があります。
そうならないための安全対策！固定法を紹介します。

必要なもの
・モールステーパー用アクセサリー（ドリルチャック、ミニ・マンドレルキット、システムドライブセンターなど）

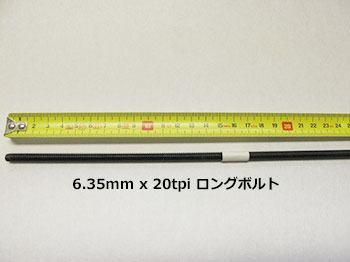

・ロングボルト 60cm
・ペンタゴンノブ （雌ねじ）　※その他、ロングボルトを通せるノブならどれでもOK

固定例で使用している旋盤は KERV コンパクトレース KC-14です。
お手持ちの旋盤に合わせたサイズのドリルチャック・ロングボルトなどをご用意ください。
木工旋盤用アクセサリー　抜け落ち防止策

ロングボルトはそのままでは長すぎるため、旋盤のヘッドストックの長さに合わせて金鋸などでカットします。

木工旋盤用アクセサリー　抜け落ち防止策

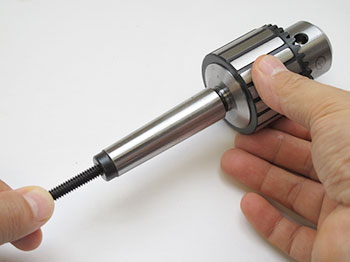

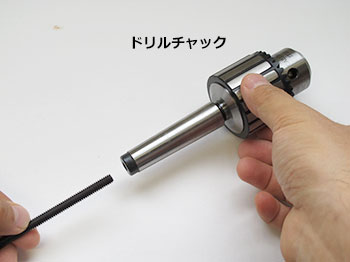

抜け落ち防止対策ができるアクセサリーは、ヘッドストックに入れる側（細くなっている方）に6.35mm x 20tpiのネジが切られていて、ロングボルトをねじ込むことができるようになっています。

木工旋盤用アクセサリー　抜け落ち防止策

ロングボルトが底に当たるまでねじ込みましょう。

木工旋盤用アクセサリー　抜け落ち防止策

ロングボルトが付いた状態で主軸に挿入します。ヘッドストックの主軸は貫通穴が空いていますのでそのまま差し込みます。
テーパーどうしが密着しているか確認しましょう。

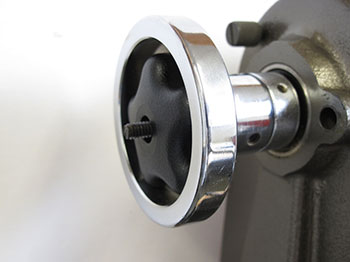

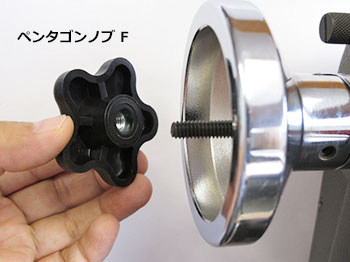

装着が完了したら、ペンタゴンノブをホイール側からねじ込みます。

木工旋盤用アクセサリー　抜け落ち防止策

ロングボルトを使用する事でより精度が高い状態に、抜ける事も無く安全に作業を行えます。

木工旋盤用アクセサリー　抜け落ち防止策

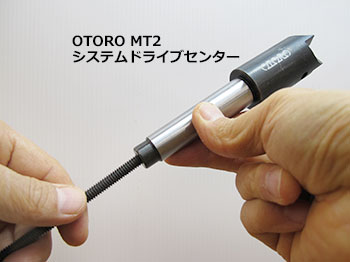

OTORO システムドライブセンターの例

木工旋盤用アクセサリー　抜け落ち防止策

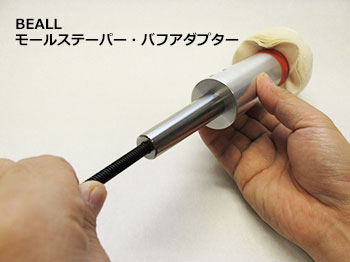

BEALL モールステーパー・バフアダプターの例
