▼〈ホータス〉 円錐研磨用砥石 P-CBN ※DG-1S/DG-1SW標準付属品
￥20,900（税込）
HOTAS ドリル研磨機 対応表
| 品番 | 形状 | 材質 | |||
|---|---|---|---|---|---|
| 円錐 | ローソク/一文字 | 木工用 | ハイス | 超硬 | |
| DG-1S | 〇 | ✕ | ✕ | 〇 | 〇※ |
| DG-1SW | 〇 | 〇 | ✕ | 〇 | 〇※ |
| DG-1MOK | ✕ | ✕ | 〇 | 〇 | ✕ |
鉄工用ドリルの円錐研磨が可能なスタンダードタイプ
先端は鉄工用ドリルの一般的な形状の円錐型の研磨が可能です。

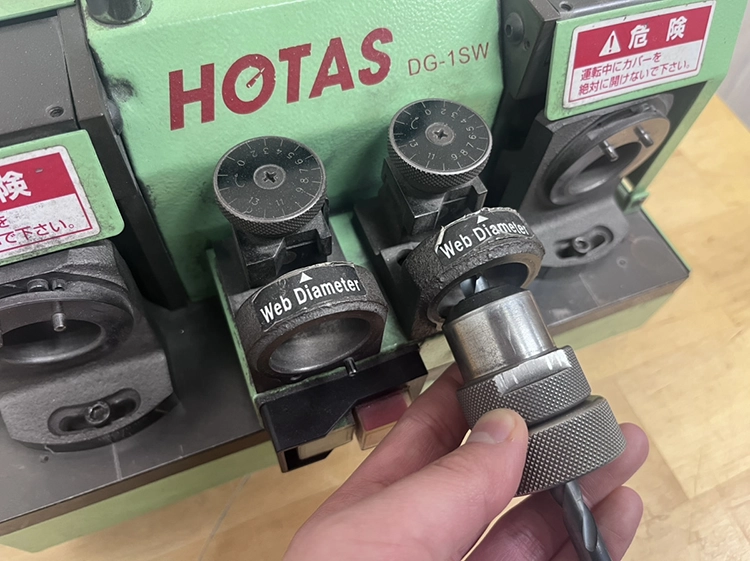

簡単設定・操作でドリルを手軽に研磨
中央の研磨用調整台でドリルのセット位置を調整します。本体・各部品は適合するドリルの直径などが刻印されており、分かりやすい設計になっています。
※画像は円錐型とローソク型の研磨が可能なDG-1SW を使用しています。

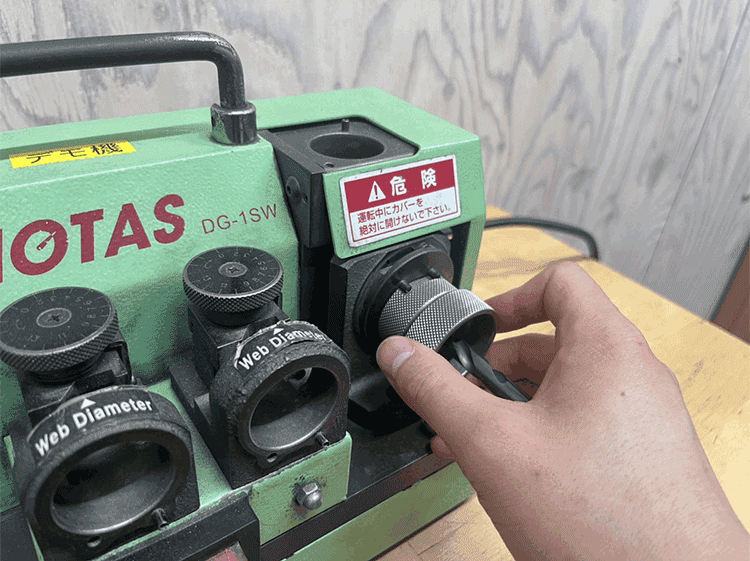

研磨は簡単動作の繰り返し
加工はあらかじめセットしたドリルを砥石に当てて研磨音が無くなるまで動かすだけ。角度や削る量は機械側で設定されるため削りすぎてしまったといった心配がありません。
※画像は円錐型とローソク型の研磨が可能なDG-1SW を使用しています。

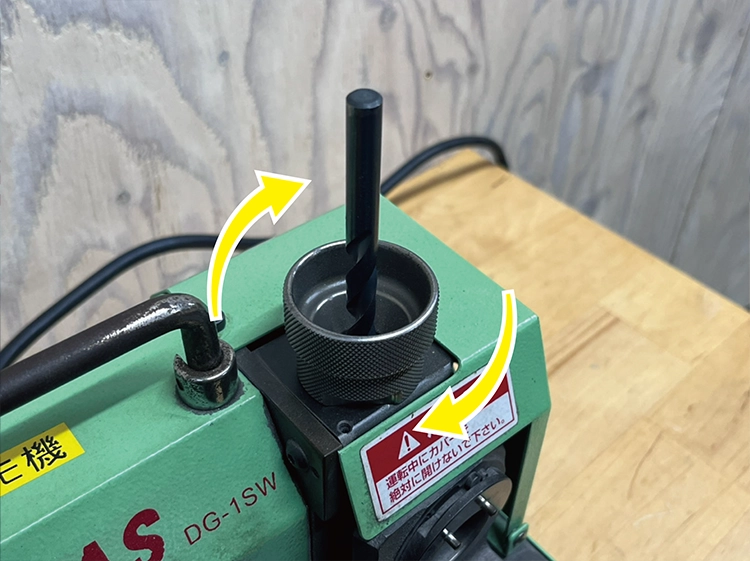

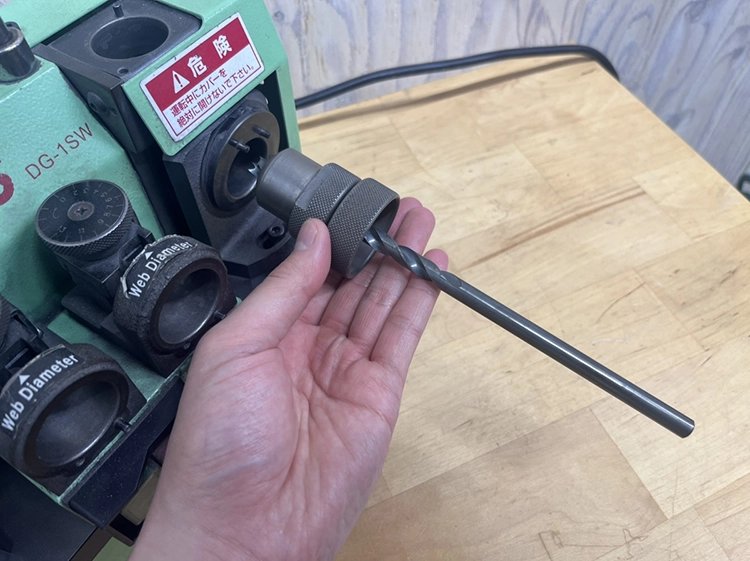

ロングドリルも研磨可能
ペン生地の穴あけをする際に使用するロングタイプのドリルも研磨が可能です。刃先をコレットチャックでしっかり固定するため安定した加工ができます。
※画像は円錐型とローソク型の研磨が可能なDG-1SW を使用しています。
シンニングもしっかり加工できます
シンニングとはドリルの底刃に設ける溝のことで、ドリルの先端部のチゼルエッジ部は切れ刃がなく物（被削材）に穴を開ける際に先端で押す作用しかできません。シンニングを行うことで主に食い付き性が向上し切削抵抗を軽減できるため、穴あけ効率があがります。
※画像は円錐型とローソク型の研磨が可能なDG-1SW を使用しています。
実際に研磨してみました

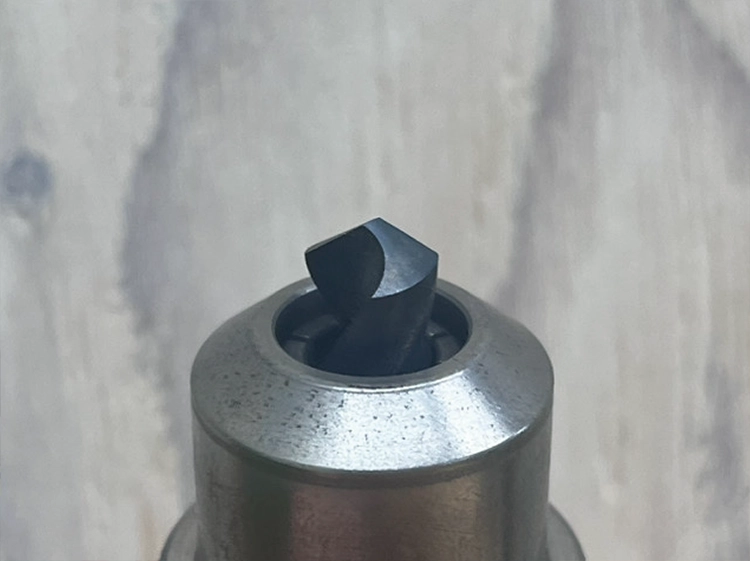

① 研磨前の状態。

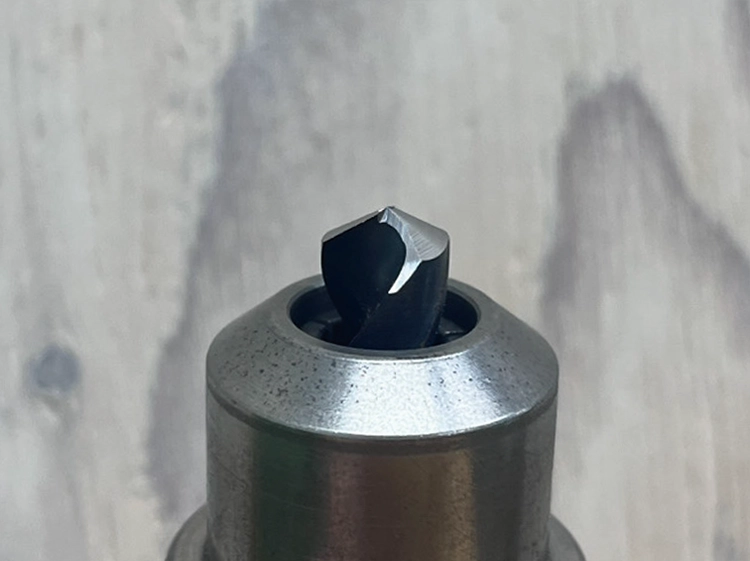

② 研磨後の状態。

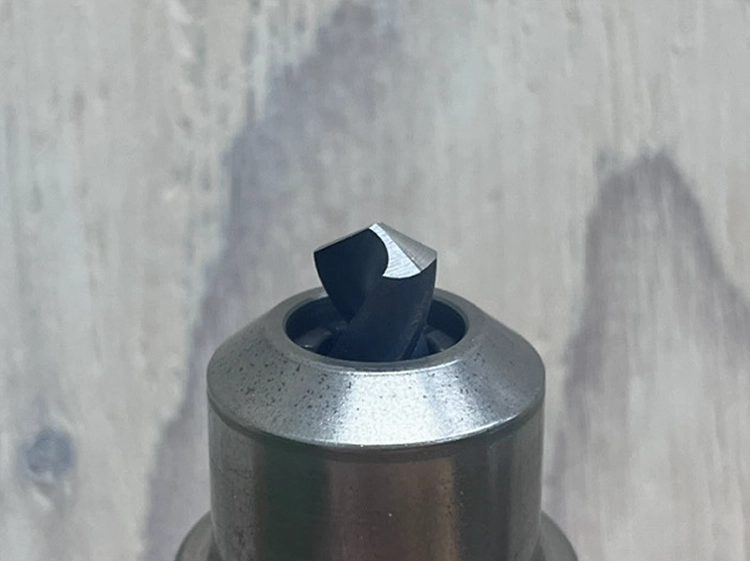

③ シンニング加工後の状態。これにより切削抵抗が軽減され、切りくずの排出性が向上し、穴あけ精度や効率が上がります。

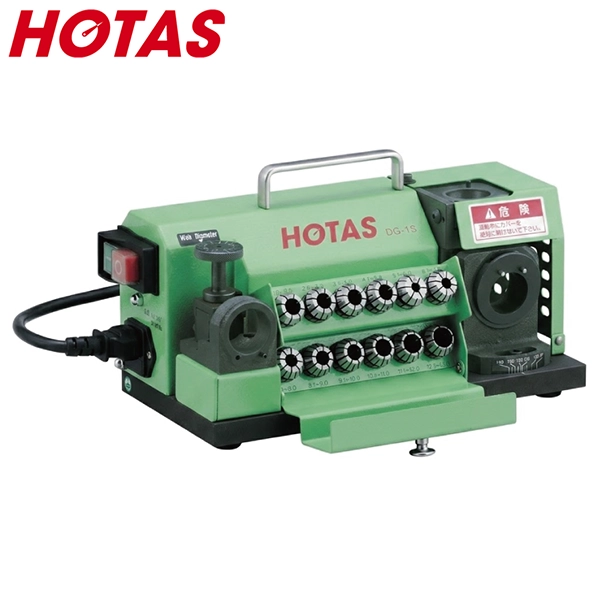

HOTAS ドリル研磨機DG-1S 製品スペック
| 加工ドリル系 | 標準加工径 : φ2.0mm~13.0mm |
|---|---|
| 最大加工能力 | 2.0mm~13.0mm |
| ドリル先端角 | 90°~140°調整式 |
HOTAS ドリル研磨機DG-1S 仕様
| 本体サイズ | 約 D135mm×W300mm×H160mm |
|---|---|
| 重量 | 約7kg |
| 電源 | AC100V 50/60H |
| 駆動部 | DC モーター 250W 3,500/4,200r.p.m. |
付属品
| 標準付属品 | L型レンチ(M3×1, M4×1）、シンニング用シム(0.1mm×2, 0.3mm×1）、パラレルチェッカー、吸塵アダプター |
|---|---|
| CBN 砥石（ハイス用） | P-CBN（標準付属） P-CBN-400（オプション）、P-CBN-600（オプション） |
| ダイヤ砥石 （超硬用） ※別売オプション品 |
P-SDC（オプション） P-SDC-400（オプション）、P-SDC-600（オプション） |
| コレット （標準付属） |
P-C2.5/3.0/3.5/4.0/4.5/5.0/5.5/6.0/7.0/8.0/9.0/10.0/11.0/12.0/13.0(15 個） ※詳細は P-C シリーズ コレットの部品対応表をご参照ください ※メーカー HP に移動します |
| コレットホルダー・ 締付ナット |
P-CH 1 組（標準付属） |
