▼〈ホータス〉 円錐研磨用砥石 P-CBN ※DG-1S/DG-1SW標準付属品
￥20,900（税込）
HOTAS ドリル研磨機 対応表
| 品番 | 形状 | 材質 | |||
|---|---|---|---|---|---|
| 円錐 | ローソク/一文字 | 木工用 | ハイス | 超硬 | |
| DG-1S | 〇 | ✕ | ✕ | 〇 | 〇※ |
| DG-1SW | 〇 | 〇 | ✕ | 〇 | 〇※ |
| DG-1MOK | ✕ | ✕ | 〇 | 〇 | ✕ |

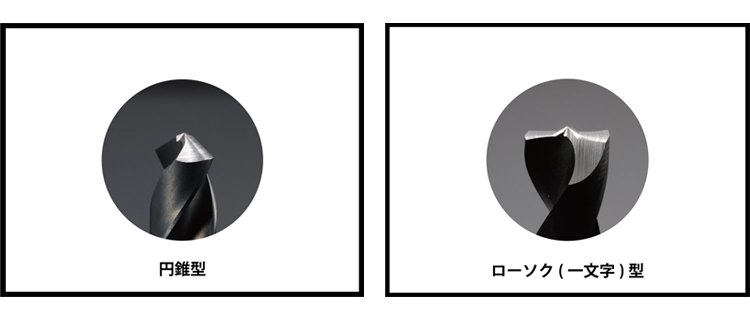

1 台で 2 種類の形状に研磨することが可能！
先端は鉄工用ドリルの一般的な形状の円錐型と、金属の薄板加工に最適なローソク型の2種類に研磨することが可能です。
簡単設定・操作でドリルを手軽に研磨

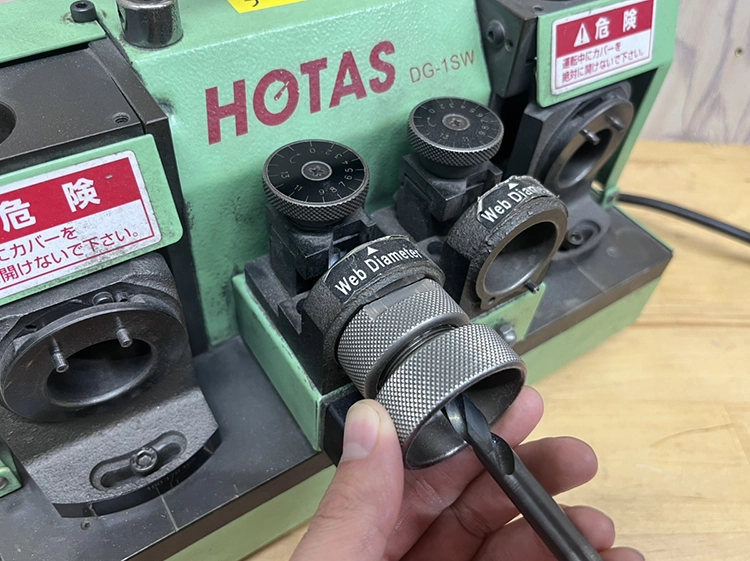

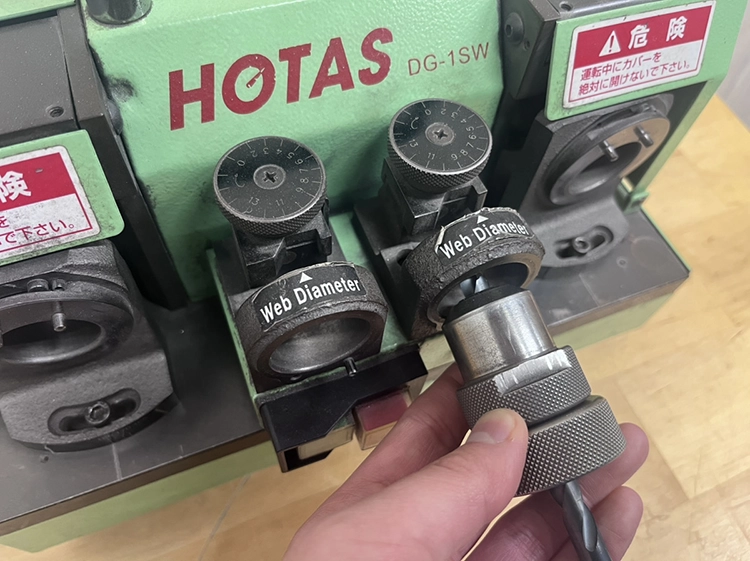

中央の研磨用調整台でドリルのセット位置を調整します。本体・各部品は適合するドリルの直径などが刻印されており、分かりやすい設計になっています。
ローソク型の研磨をする場合は中央左の研磨用調整台を使用します。
研磨は簡単動作の繰り返し

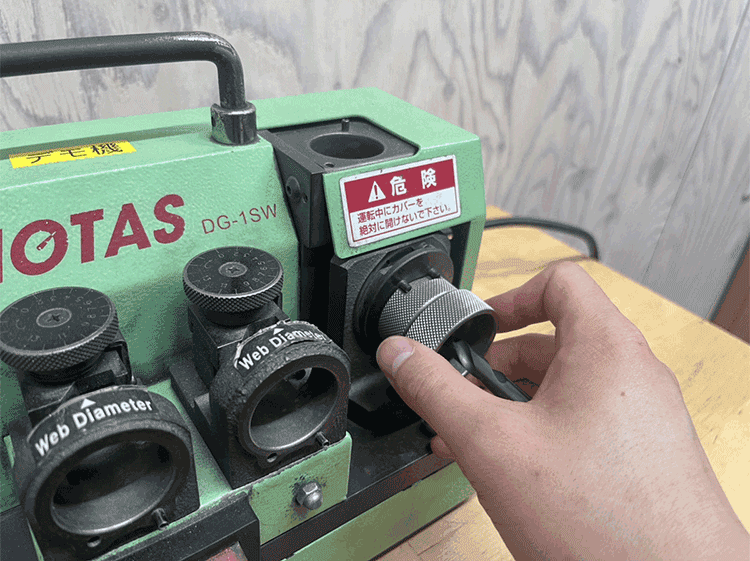

加工はあらかじめセットしたドリルを砥石に当てて研磨音が無くなるまで動かすだけ。角度や削る量は機械側で設定されるため削りすぎてしまったといった心配がありません。

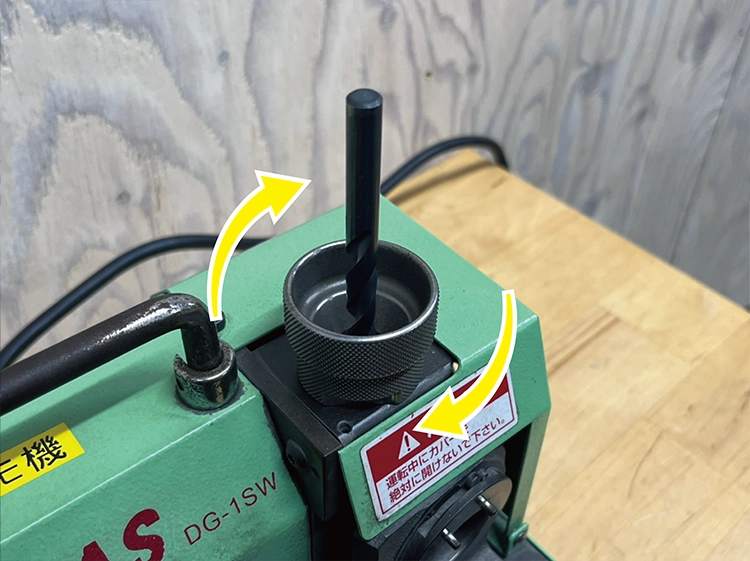

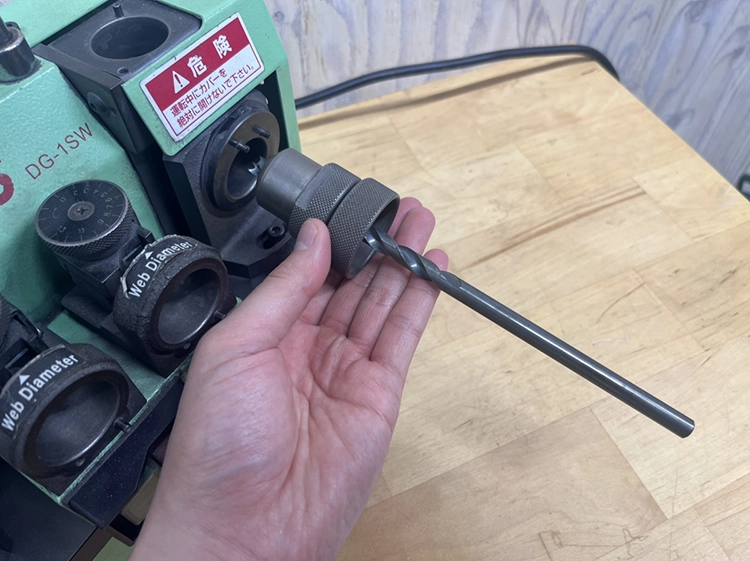

ロングドリルも研磨可能
ペン生地の穴あけをする際に使用するロングタイプのドリルも研磨が可能です。刃先をコレットチャックでしっかり固定するため安定した加工ができます。
シンニングもしっかり加工できます
シンニングとはドリルの底刃に設ける溝のことで、ドリルの先端部のチゼルエッジ部は切れ刃がなく物（被削材）に穴を開ける際に先端で押す作用しかできません。シンニングを行うことで主に食い付き性が向上し切削抵抗を軽減できるため、穴あけ効率があがります。
実際に研磨してみました
円錐型の場合

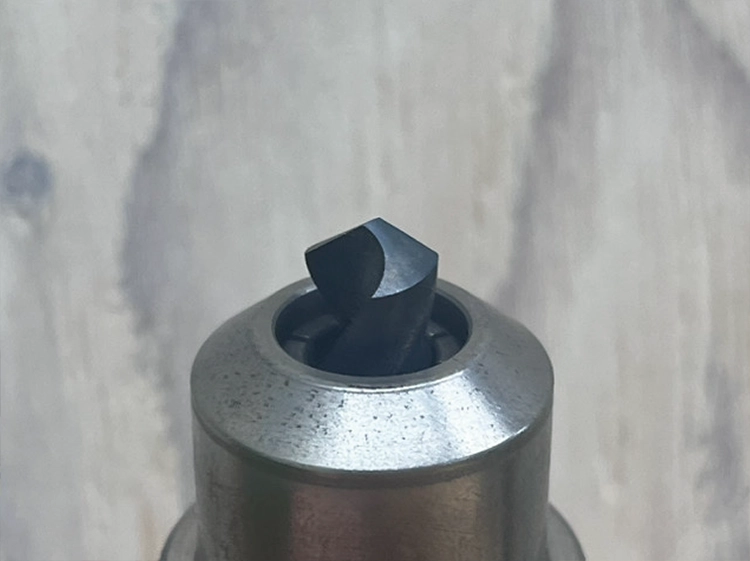

① 研磨前の状態。

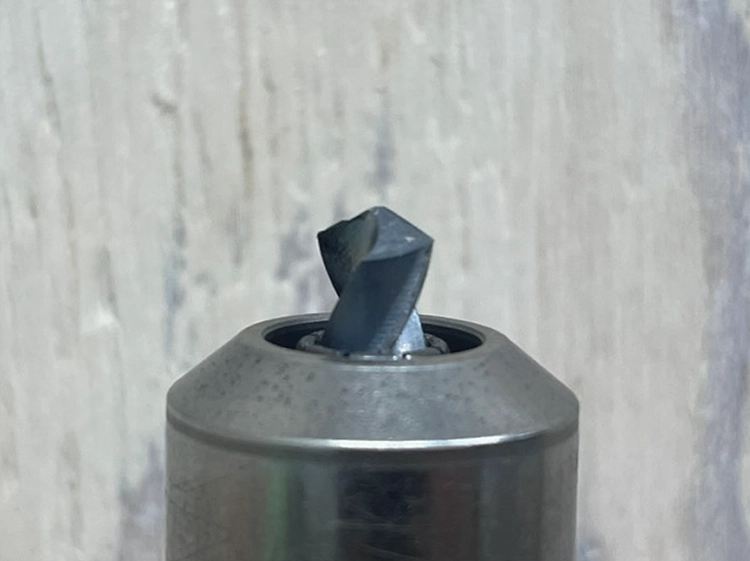

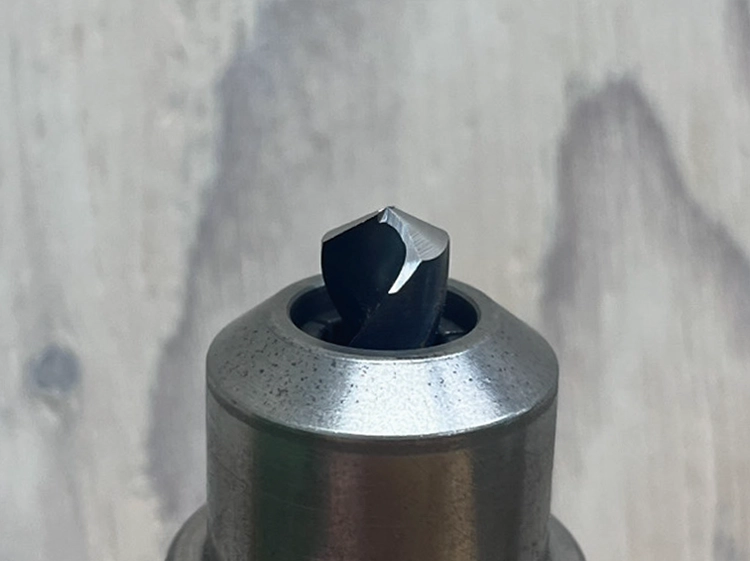

② 研磨後の状態。

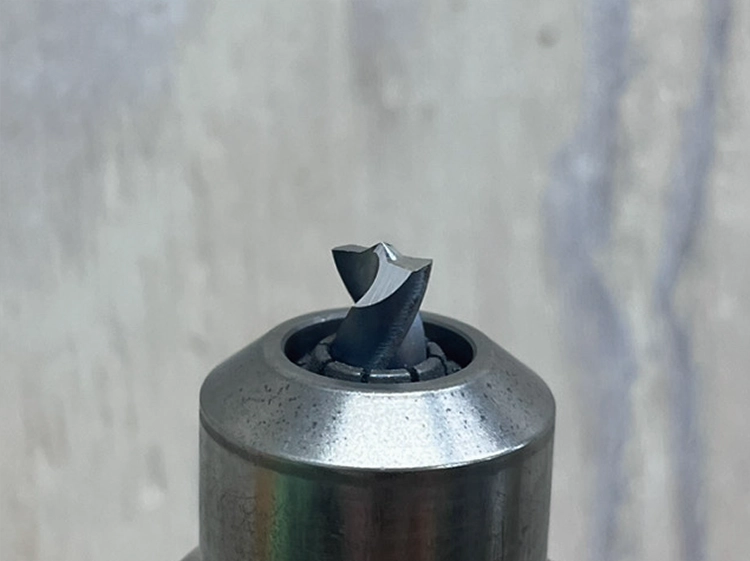

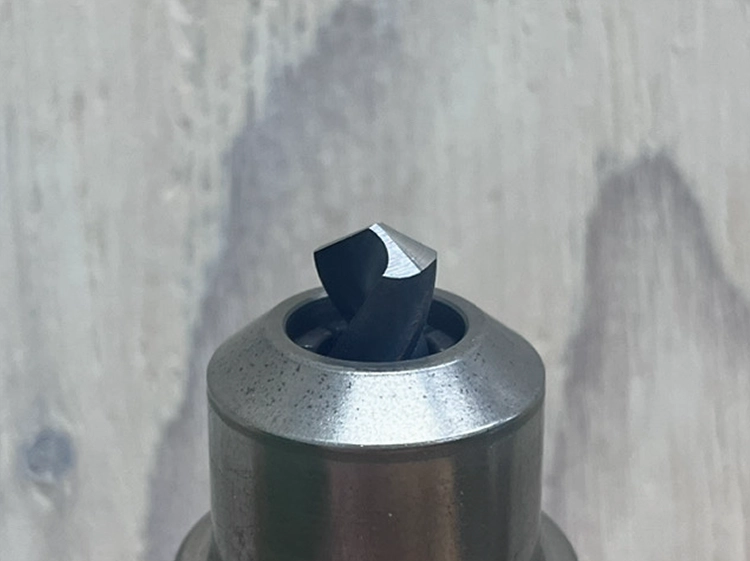

③ シンニング加工後の状態。これにより切削抵抗が軽減され、切りくずの排出性が向上し、穴あけ精度や効率が上がります。
ローソク型の場合
① 研磨前の状態。
② 研磨後の状態。

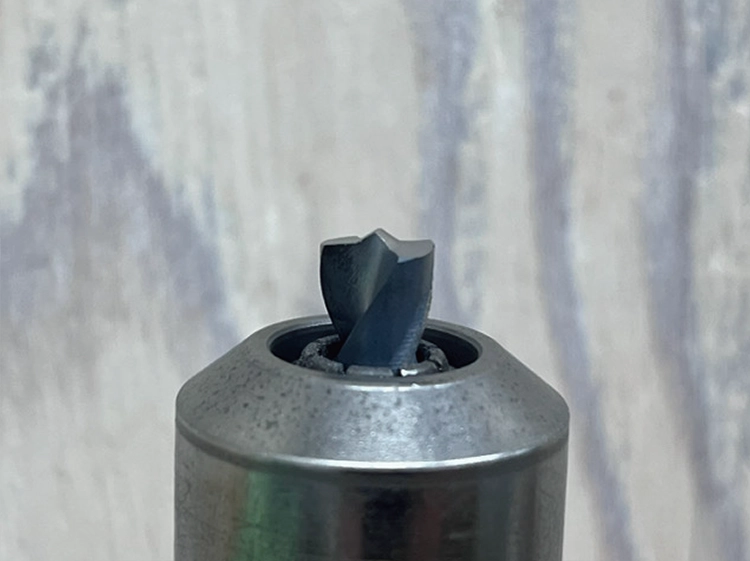

③ シンニング加工後の状態。

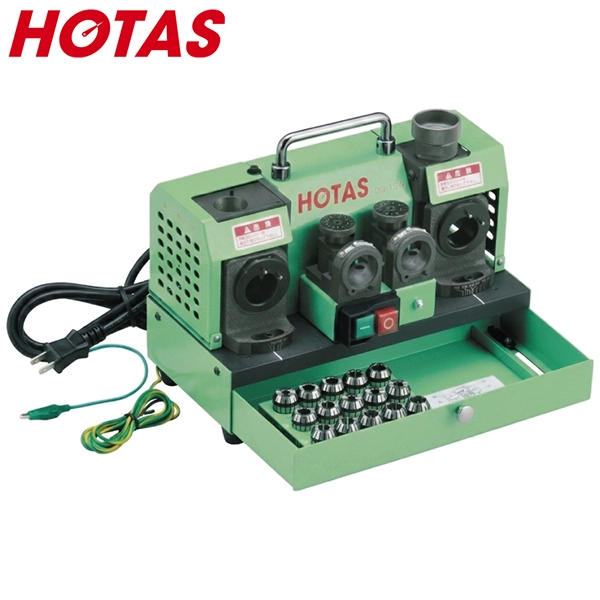

HOTAS ドリル研磨機 DG-1SW 製品スペック
| 加工ドリル径 | 円錐型研磨 | 標準加工径 : φ2.0mm～13.0mm |
|---|---|---|
| 鉄骨用 (ローソク型) 研磨 | 標準加工径 : φ3.0mm～13.0mm | |
| 最大加工能力 | 円錐型研磨 | φ2.0mm～13.0mm | ローソク型 (一文字) 研磨 | φ3.0mm～13.0mm |
| ドリル先端角 | 円錐型研磨 | 90°～140°調整式 |
| ローソク型 (一文字) 研磨 | 165°～180°゜調整式 |
HOTAS ドリル研磨機 DG-1SW 仕様
| 本体サイズ | 約 D170mm×W300mm×H210mm |
|---|---|
| 重量 | 約12.8kg |
| 電源 | AC100V 50/60Hz |
| 駆動部 | DC モーター 250W 3,500/4,200r.p.m. |
付属品
| 標準付属品 | L型レンチ (M3×1, M4×1)、シンニング用シム (0.1mm×2, 0.3mm×1)、パラレルチェッカー、吸塵アダプター | |
|---|---|---|
| CBN 砥石 (ハイス用) | 円錐型研磨 | P-CBN(標準付属)、 P-CBN-400(オプション)、P-CBN-600(オプション) |
| ローソク型 | P-CBN-0.5C(標準付属)、 P-CBN-1.16C(標準付属)、P-CBN-1.66C(標準付属) | |
| ダイヤ砥石 (超硬用) ※別売オプション品 |
円錐型研磨 | P-SDC(オプション)、 P-SDC-400(オプション)、P-SDC-600(オプション) |
| ローソク型 (一文字) 研磨 | P-SDC-0.5C（オプション） P-SDC-1.16C（オプション）、P-SDC-1.66C（オプション） ※ローソク研磨はドリル径により砥石を使い分け。 (※ローソク型 （一文字） 砥石の対応表をご参照ください） ※メーカー HP に移動します | |
| コレット（標準付属 ) | P-C2.5/3.0/3.5/4.0/4.5/5.0/5.5/6.0/7.0/8.0/9.0/10.0/11.0/12.0/13.0（15 個） ※詳細は P-C シリーズ コレットの部品対応表をご参照ください ※メーカー HP に移動します | |
| コレットホルダー・締付ナット | P-CH 1 組（標準付属 ) | |
