ジョーの種類 | ジョーサイズ | 最大開き幅 | アンビル(金床) | 外寸 | ベースサイズ | 重さ |
---|---|---|---|---|---|---|
多目的ジョー | 65×15mm | 54mm | 50×21mm | W90×D170×H220mm | W90×D70mm | 3.5kg |
スモールジョー | 35×15mm |
くるりと回転、表も裏も好みの角度で
ワークをジョーに挟んだまま、2軸回転の動きで好みの角度に保持できます。
水平軸と垂直軸、2軸が360°自由に回転
正面から見た水平軸の回転の様子
上から見た垂直軸の回転の様子
ジョーは2口、「多目的」と「スモール」

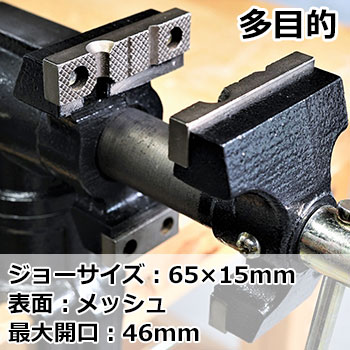

メッシュ面でしっかり保持。
U溝(5.8mm)・V溝(小1.5mm・大6mm)
細い丸棒やワイヤーなどもつかめます。

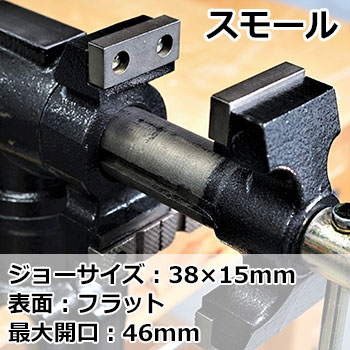

小さなワークの保持に便利。
ジョーを自作、広がる用途
MDFのベースにコルクを貼付けたジョー
ディスクカービングなど衝撃の大きな作業に。
Φ8mm・10mm・13mmなどのU溝付きジョー
ドリルビットの研磨などに。
※各ジョーは+の皿ネジ2本で固定されており、簡単に着脱できます。
着脱には薄型ラチェットドライバーが便利です。
その他の特長
適時適所にクランプ固定することも、常設としてしっかりボルト固定も可。
ポンチ打ち等、細かな金属加工に便利なアンビル(金床)付。
