NOVA DVR ボール盤「バイキング」発売記念キャンペーンとして、ご購入いただいた方には届いたらすぐに活躍する専用フェンス(T_4320_01) をプレゼント!!
※台数限定のため無くなり次第終了となります。
事前予約のうえご購入いただいた方にはさらに、発売記念キャンペーン特典に加えて「クーポン 5,000 円分」をプレゼント！
オフの店 Web ショップ内すべての商品にご利用いただけます。
バイキングでご使用いただけるドリルビットなども種類豊富に取り揃えておりますので是非チェックしてみてください。
※クーポンはWeb予約限定の特典です。
※クーポンは予約期間終了後順次メールにてお送りいたします。

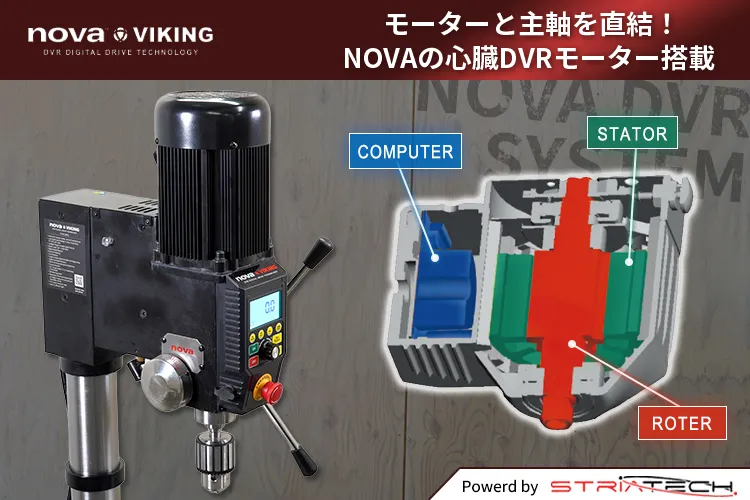

NOVA 独自の革新的なDVR インテリジェントモーターを採用したボール盤(ドリルプレス) が登場。
モーターの主軸と回転軸が直列配置された本機独自の設計で、洗練された回転制御、トルクフルなパフォーマンス、優れたエネルギー効率、幅広い回転レンジなど多くの利点をもたらします。
これまでのボール盤では決して体験できない快適な操作性、深度セット機能、オートスタートなど、先進の機能が詰め込まれた、まさに「次世代のボール盤」です。

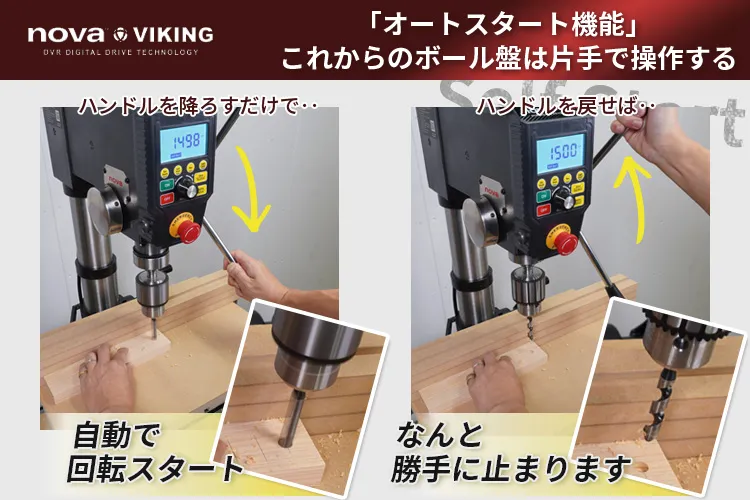

ハンドルを下げると自動で回転がスタートし、そのまま戻すと自動で停止する革新的な「セルフスタート機能」
これまでのように、回転を開始/ 停止させるためにいちいちボタンを押す必要がなく、片手の操作だけで加工が完了する快適さを一度経験してしまうと、もうクラシックなボール盤には戻れなくなってしまうかもしれません。
(ボタンのON/OFF による操作も可能)

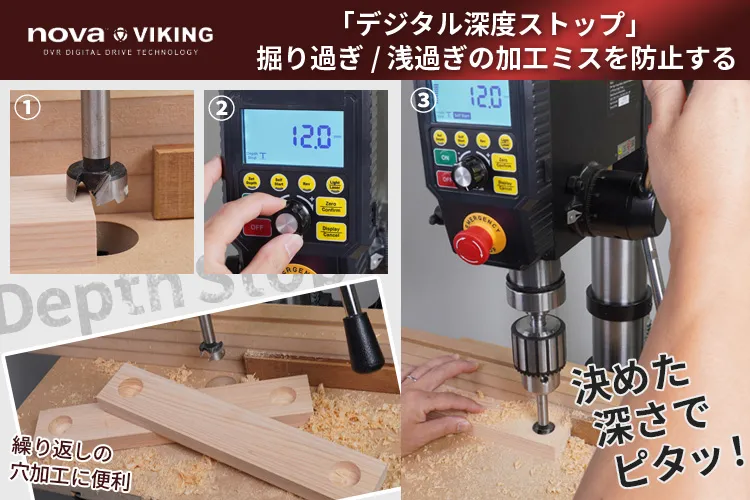

設定した深さに達すると自動的に回転を停止させる「オートデプスストップ機能」も魅力的な機能。
たくさんの材料に穴あけを繰り返すような加工時に、とくに威力を発揮！
深さの微調整もダイヤルを回すだけで簡単にセット可能
設定の手順
①加工する材料の上面まで切削工具を降ろして、「ゼロ点」を設定
③液晶画面上で切削深さをセット
③加工を開始！設定した深さで、主軸の回転が自動的にストップ
（クラシカルなアナログ式デプスストップ機能も装備）

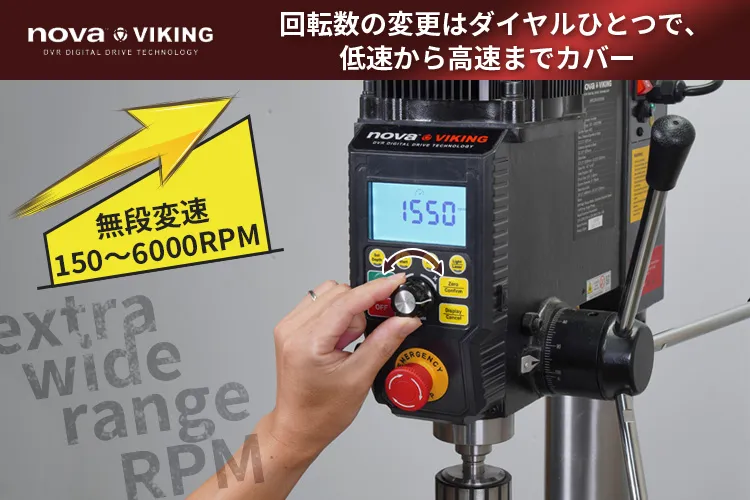

ダイヤルを回すだけで150-6000RPMまでの幅広い回転数をセット。
※安全のため、通常は3000回転までが上限となっており、リミッターを解除することで6000回転まで対応します。
最小5RPM 単位で柔軟にコントロールできます。大きな穴あけができる低速から、高速回転まで幅広くカバーします。煩わしいベルトの掛け替え作業は一切ありません。切削工具に合わせた最適な設定ができ、精度にも直結！
軟鉄/ 鋳鉄/ アルミなどの金属加工にも柔軟に対応できます。

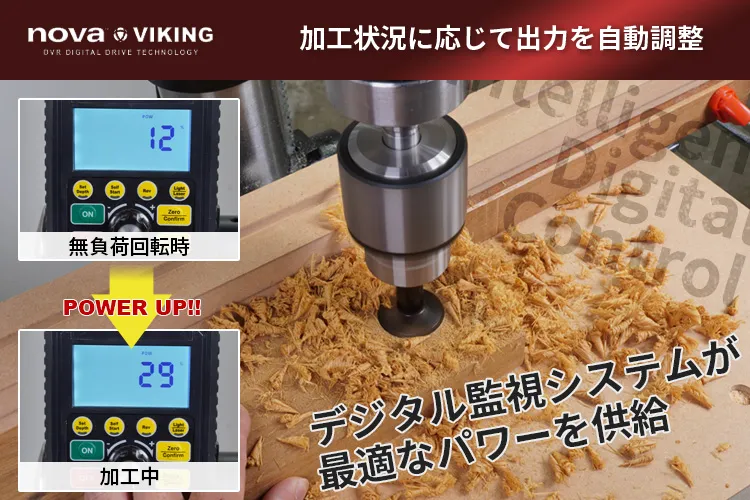

DVR システムは加工中に発生する負荷を常時監視しており、必要に応じて出力をコントロールします。
（たとえば回転数を2000RPMに設定した場合、24000回/分の監視をおこないます。）
アイドリング時は、RPM の設定に応じた適切な出力で主軸を回転させます。
加工中は、切削時に発生する抵抗によってパワーが落ちないように自動的にモーターの出力をアップさせ、トルクを増やすことで切削のアシストを断続的におこないます。大径穴の切削でもパワー不足を感じさせない快適な切削が可能です。
また、一般的なベルト架け替え式ボール盤では、モーター出力の20％を減衰させると言われています。その一方でDVR システムは、モーターに備わっているすべての出力を回転軸に伝えられるため、不要なパワーロスは発生しません。

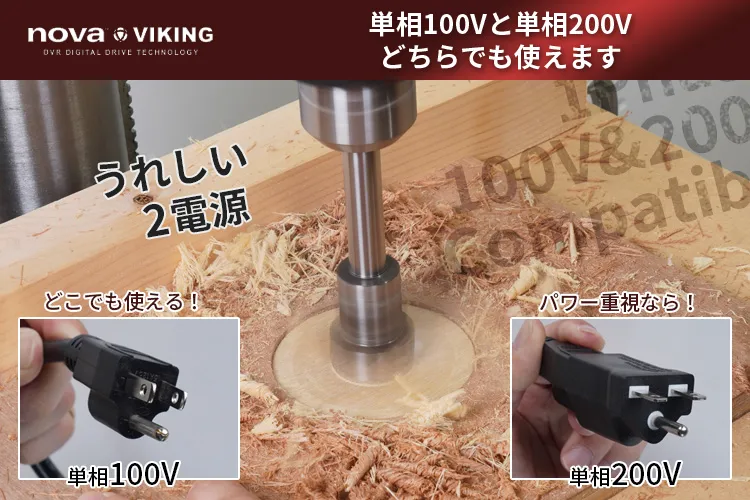

本機は単相100V (50/60Hz)と単相200V (50/60Hz) に両対応。電源ケーブルを付け替えるだけで入力電圧に応じて自動認識します。
(単相100V用/単相200V用 各電源ケーブル標準付属)
家庭用100V 電源ですべての機能を使用できますが、単相200V では余裕ある入力電力をフルに使用でき、最大で130％出力がアップします。
プロアマ問わず使用しやすい電源の汎用性は、この機種ならではの大きな特徴のひとつ！

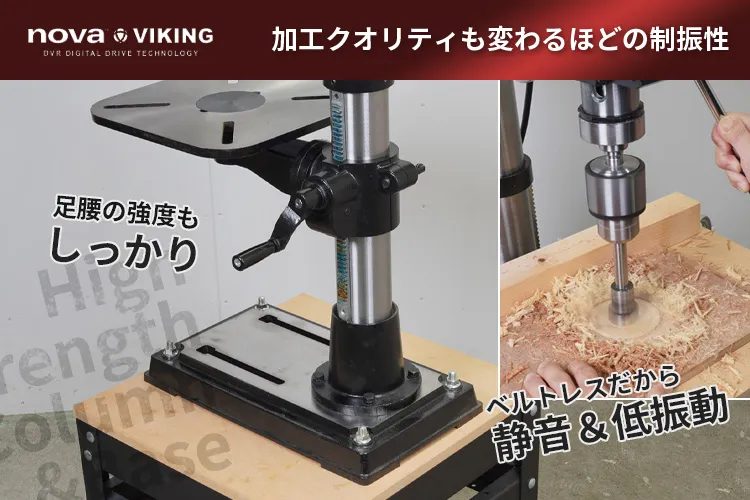

フロアタイプ相当の直径78mm の極太コラムと肉厚で重量のある鋳鉄製ベースが足元をしっかり支えます。
また、振動の発生源となるドライブベルトを使っていないため、加工時の不快な振動を大幅に軽減します。おまけに作動時のモーター音もとっても静か。機械から発生する振動をドリルが拾わないので、精度も良し。とても大事な部分です。

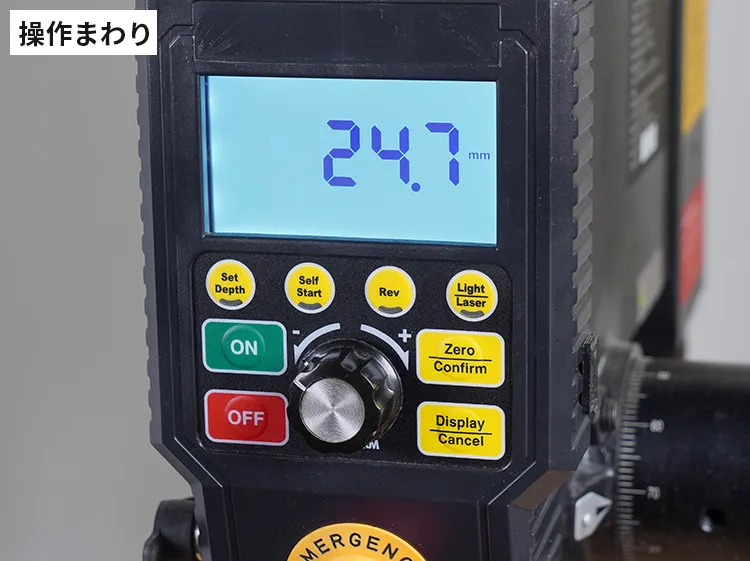

「わかりやすい操作系」＆「見やすい大型液晶」
作業状況がはっきりわかる大型液晶＆インターフェイスを備えています。現在加工中の深さの確認はもちろん、設定した回転数や負荷を視認できる出力％表示にも切り替え可能。
液晶画面下には、回転ダイヤルをはじめとして必要なボタンが適切に配置されており、使い勝手も優秀です。

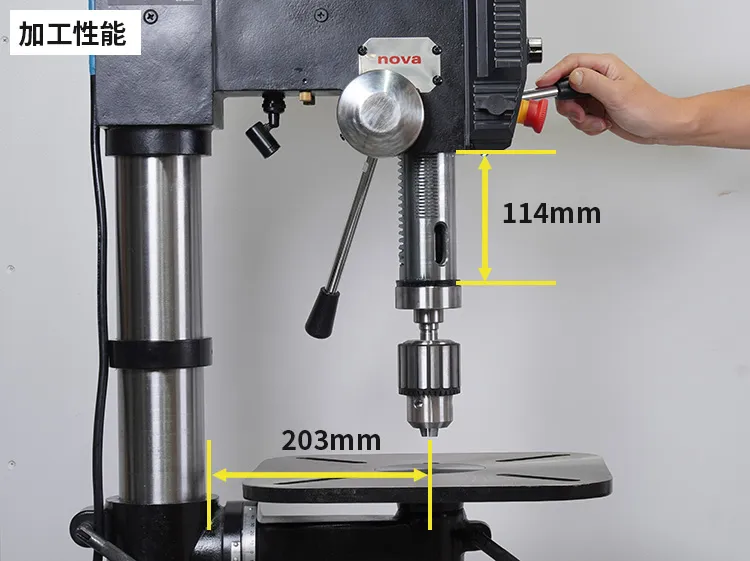

ストロークとフトコロ
最大ストローク：114mm
最大フトコロ：203mm( ※コラムまでの距離)
大きい穴でも、深い穴でも。
一般的なボール盤加工にじゅうぶんなスペックです。
★本機名称の「16 インチ」は、
フトコロ× 2=406mm( テーブルにセットすることができる材料の最大直径) をあらわします。

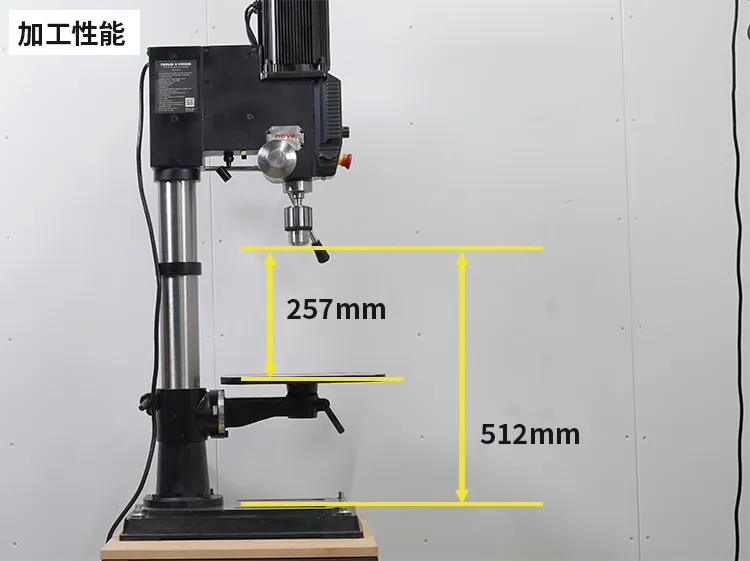

有効開口( 付属チャック使用時)
チャック下端?天面距離：257mm
チャック下端?ベース面距離：512mm
これ以上の長棒加工はヘッドを回転させること可能になりますが、重量バランスが変化するため、本体を適切に固定してください。

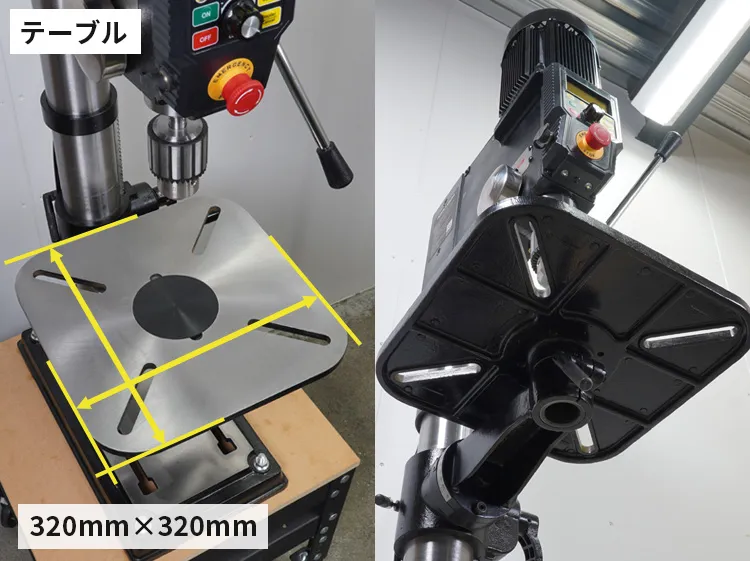

テーブル
寸法：縦320mm ×奥行き320mm
ゆとりあるテーブルサイズ。
テーブル下面のリブが低く抑えられており、追加テーブルやフェンスのクランプ固定がしやすい構造になっています。
360 度回転させることができます。

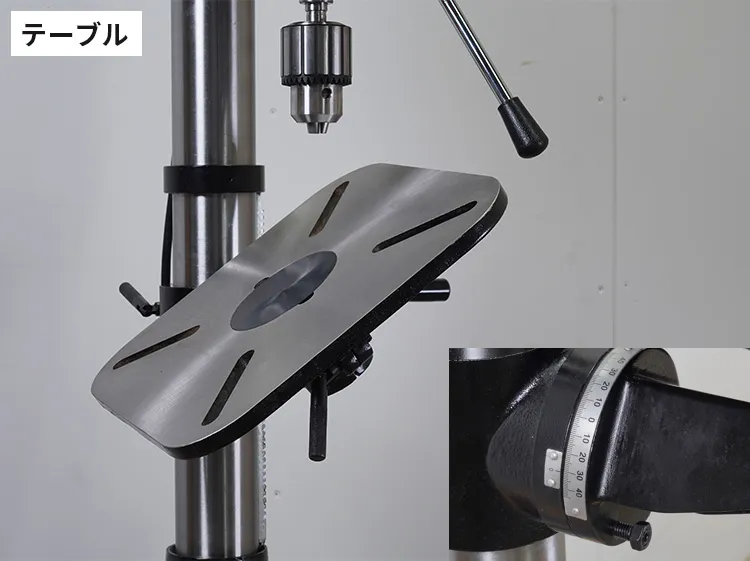

テーブルの傾斜
テーブルは左右に傾斜が可能です。
角度を確認するゲージは45 度までですが、90 度(主軸に対して平行）以上動かすことができるので、長い棒ものなどの小口への加工も可能です。

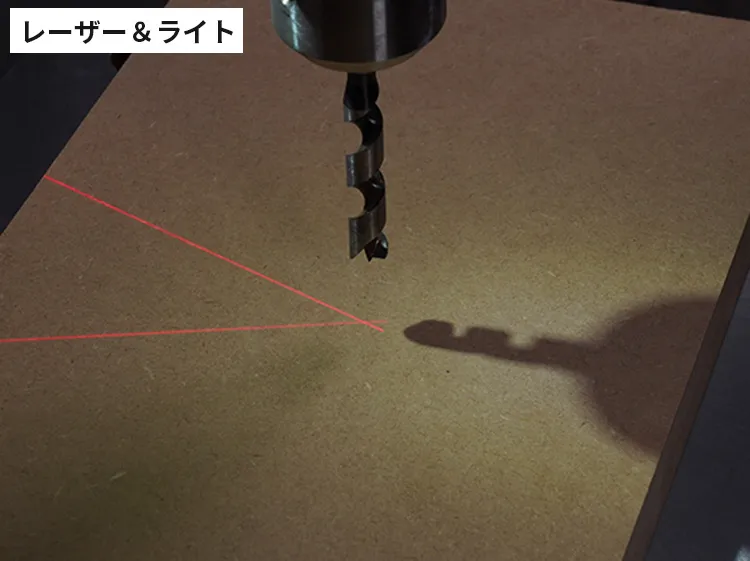

クロスレーザー＆ライト
クロスレーザーで加工位置を確認、手元を明るく照らすLED ライトが付属。どちらも独立してON/OFF が可能です。
クロスレーザーの照射位置は微調整が可能です。

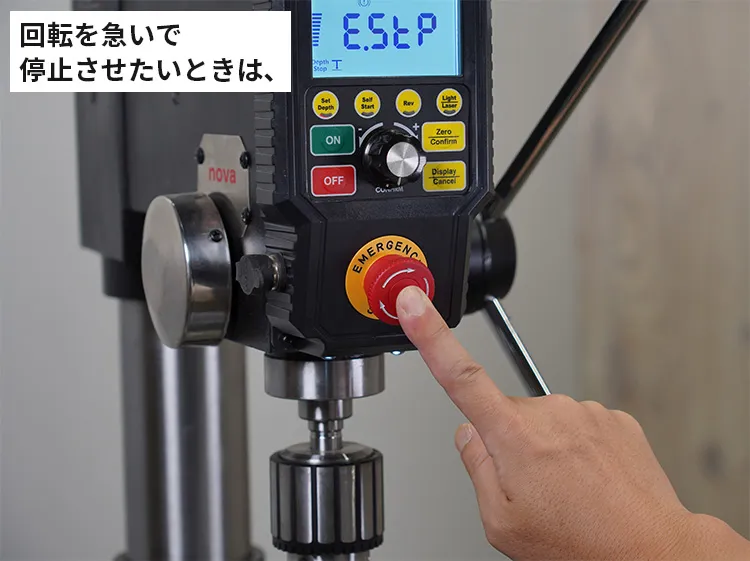

緊急停止スイッチ
まさかの時に瞬時に押しやすい、大型の緊急停止スイッチを備えています。

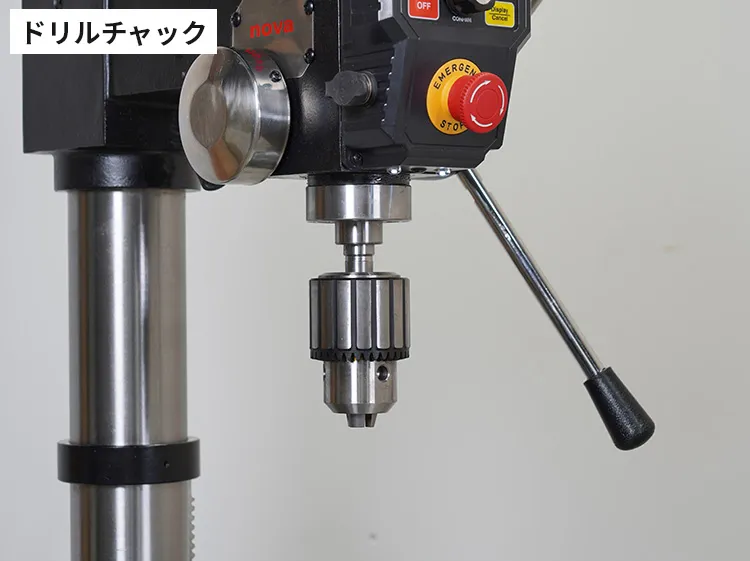

16mm ドリルチャック
本体に付属するドリルチャック。
最大16mm 軸までの切削工具を取り付けて使用することができます。

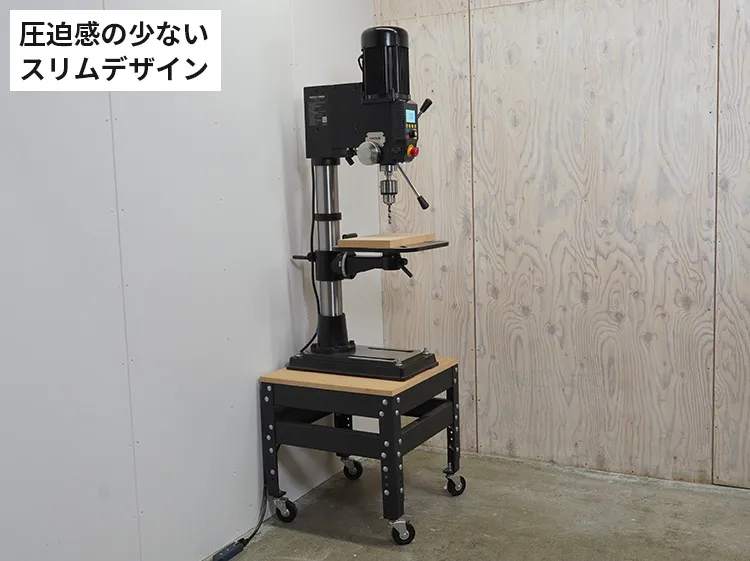

省スペースで設置可能
ヘッドの奥行きが少ないため(400mm)、省スペースで設置が可能。
眼の前の圧迫感が少ないのも、隠れたポイント。スッキリした外観なのもGood ！

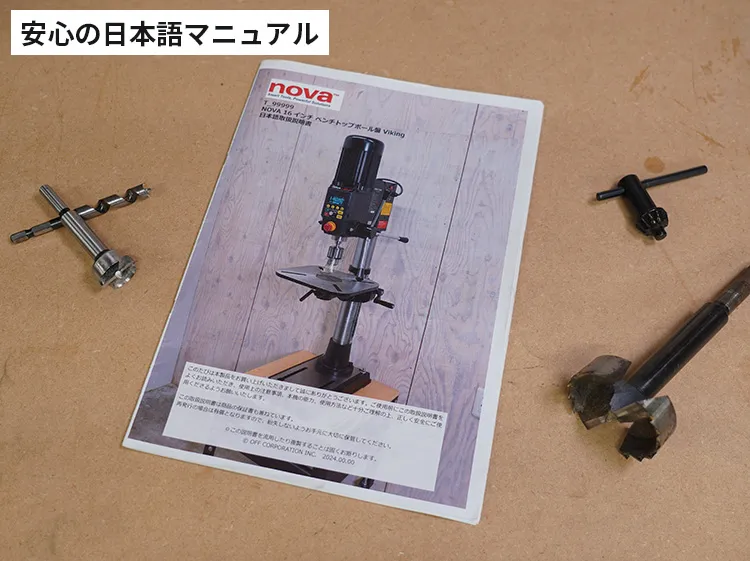

日本語取り扱い説明書付属
オフの店ウェブショップ制作、日本語に完全翻訳した取り扱い説明書が付属するので、とっても安心。

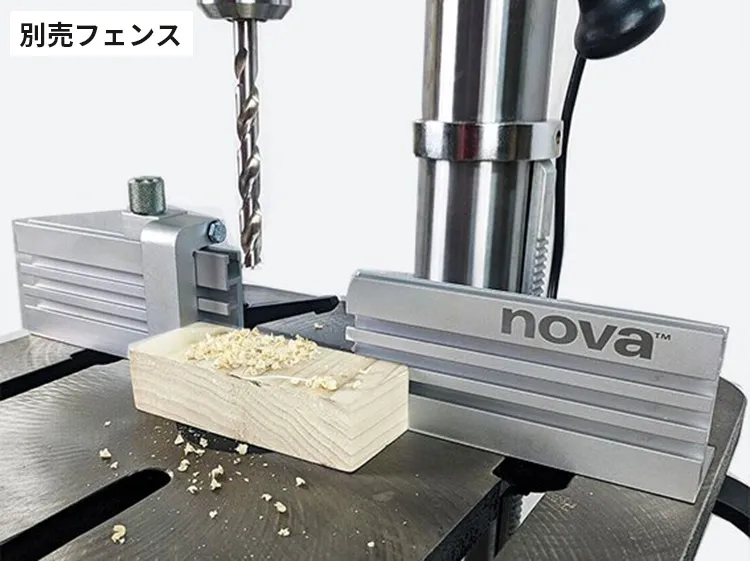

(別売)NOVA フェンスシステム
繰り返しの作業にも最適、大きな材料もしっかりとサポートする専用フェンスです。
発売記念キャンペーンでは、
Viking 本体ご購入で、このフェンスシステムがおまけでついてきます！
(セットで使いたい！)

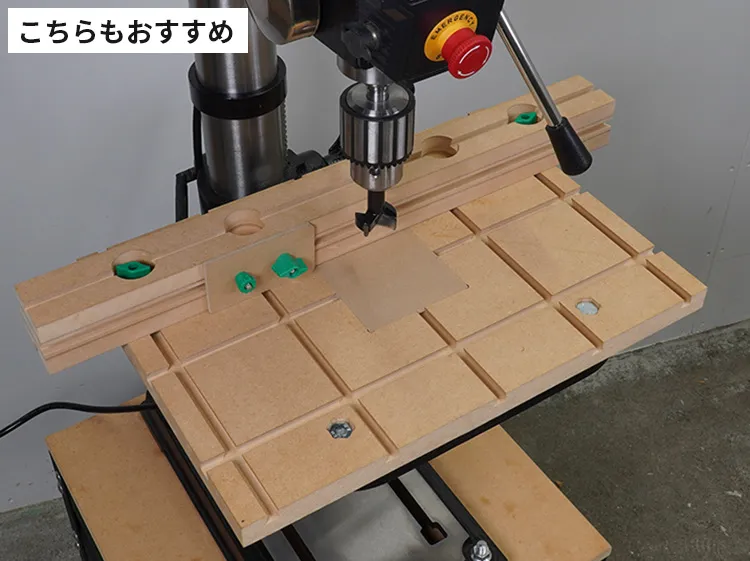

MICROJIG マッチフィットシステムで、あなたに最適のボール盤環境を
ボール盤の運用時には、それぞれ用途に沿った自作テーブル＆フェンスを使用される方も多いはず。MICROJIG マッチフィットシステムを使用すれば、機能拡張は無制限!?
便利な可動式のフェンスやストッパーなどを追加することができます。
(参考) 鋳鉄製ベースの固定穴の寸法めやす
安全で精度の高い加工のために、作業台やスタンドに固定して使用することをおすすめします。
商品仕様
| 製品名 | NOVA 16インチボール盤 Viking(バイキング) |
|---|---|
| 電源 |
単相100V 50/60Hz 単相200V 50/60Hz ※両規格に対応。電源ケーブルを付け替えるだけで入力電圧に応じて自動認識。 |
| 電流値 |
最大15A(100V) 最大10A(200V) |
| モータータイプ |
DVR ダイレクトモーター・スマートシステム |
| モーター出力 | 1HP(0.75kw) |
| 回転数 |
150RPM～3,000RPM （リミッター解除により最大6,000RPMまで拡張可能） |
| セルフスタート/ストップ | ○ |
| デジタル深度設定 | ○ |
| 非常停止スイッチ | ○ |
| レーザー | ○ |
| LEDライト | ○ |
| スウィング | 406mm |
| ストローク | 114mm |
| 主軸下端⇔テーブル間距離 | 353mm |
| 主軸下端⇔ベース間距離 | 608mm |
| チャック下端⇔テーブル間距離 | 257mm |
| チャック下端⇔ベース間距離 | 512mm |
| 付属ドリルチャック | 最大直径16mmまで |
| 主軸テーパー | MT2 |
| クイル直径 | 直径60mm |
| テーブル寸法 | w320mm×d320mm |
| ベース寸法 | w270×d468mm×t55mm |
| 本体寸法 | w370mm×d510mm×h1140mm |
| 本体重量 | 69kg |
| 付属品 |
単相100V用電源ケーブル 単相200V用電源ケーブル 日本語取扱説明書 単相200V変換アダプター 5/8"(16mm)ドリルチャック MT2アーバー チャックキー その他工具類 |
※商品の仕様は改良の為、予告なく変更する場合がございます。
