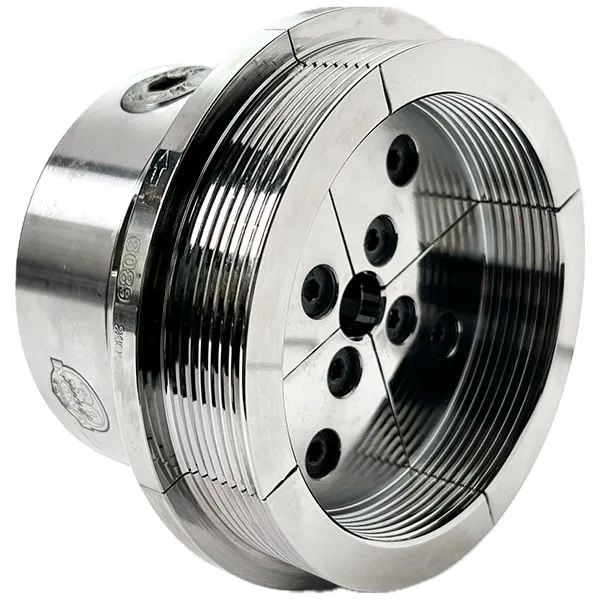

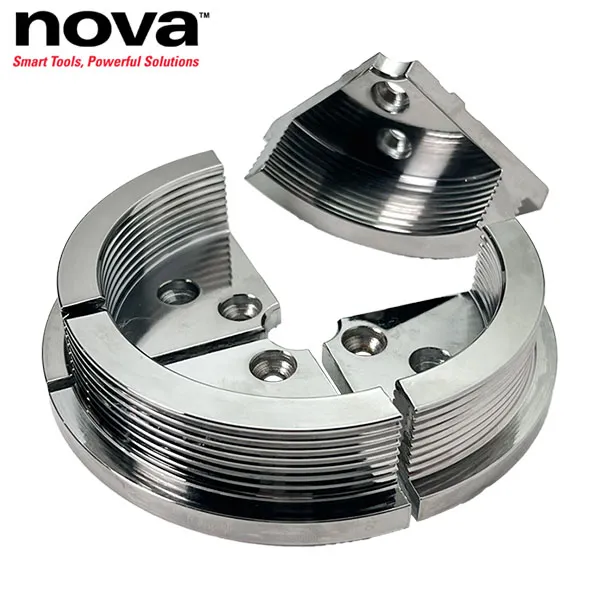

NOVA グリーンウッドジョーセット 50mm
￥7,920（税込）
| SELECT ミディチャック ミディチャック |
G3 LITE チャック G3 チャック |
スーパーNOVA LITE チャック スーパーNOVA チャックII |
|---|---|---|
| ○ | ○ | ○ |
※ NOVA の各種のジョーと上記チャックの適合一覧表はこちらをご確認ください。
※ 他社製のチャックへの互換性を保証していません。操作性、安全性の観点からNOVA 製のチャックとNOVA 純正ジョーの組み合わせでご使用ください。

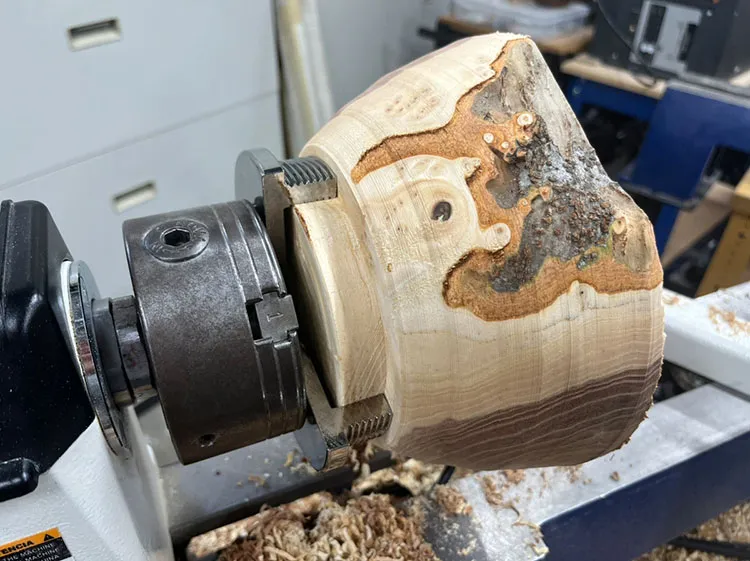

内側および外側のギザギザ形状で生木をしっかり保持できます。
※画像は説明のためジョーの一部を外しております。

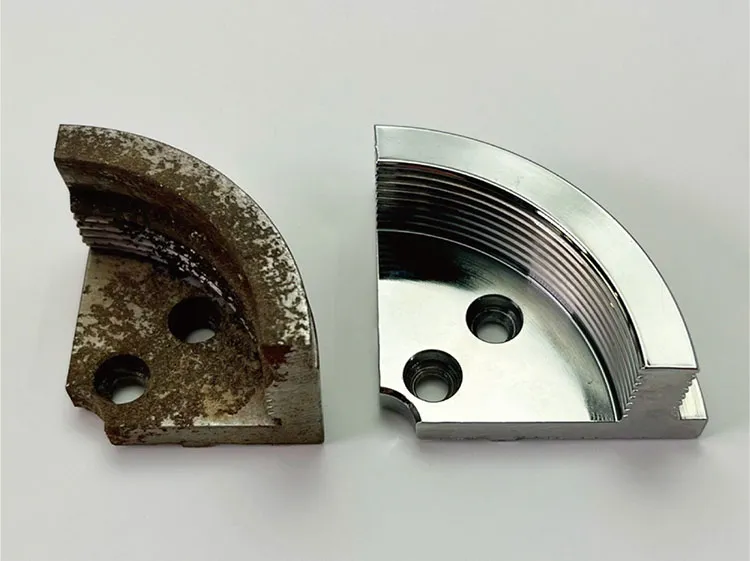

メッキ加工されていないジョーを生木の加工に使用し、メンテナンスを怠るとあっという間に錆びてしまいます。杉やナラなど一部の木材は金属に触れると黒く変色してしまう場合がありますが、そういったワークの変色も最小限に抑えてくれます。
| 形状 | 最小（mm） | 最大（mm） |
|---|---|---|
| 丸棒 | 89mm | 110mm |
| 角材 | 64mm | 85mm |
表の数値は弊社で実測したものです。1～2mm 程度の誤差がある場合があります。ご了承ください。
NOVA 純正ジョー各種の可動範囲の一覧表はこちらをご確認ください。

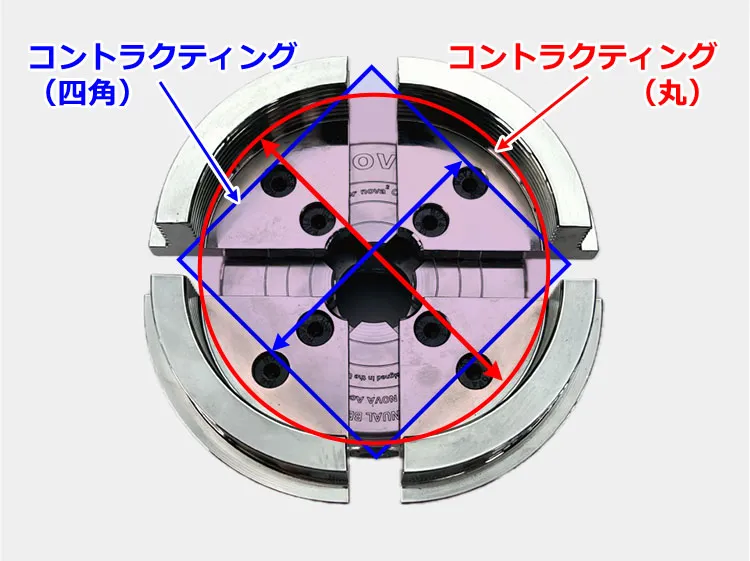

コントラクティングで使用する場合は木材をしっかり保持するためにしっかりと締め込む必要があります。そのため木材は上記の可動範囲より少し大きいサイズである必要があります。
| 形状 | 最小（mm） | 最大（mm） |
|---|---|---|
| 丸 | 110mm | 130mm |

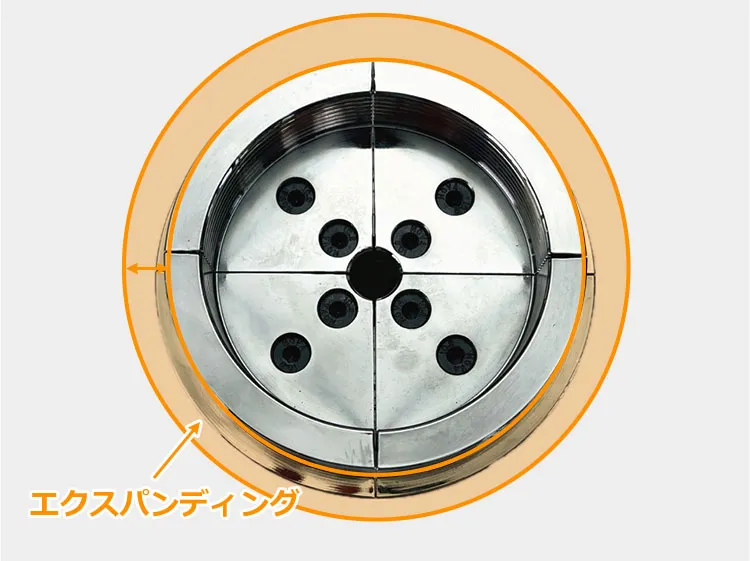

エクスパンディングで使用する場合もしっかりと保持するために可動範囲より数ミリ小さいリセスを加工してください。
（ジョーがしっかりと効くための効きしろが必要です。）
コントラクティング、エクスパンディングどちらの場合も4つのジョーの並びはジョーを閉じるほどに真円に近くなり、広げるほど真円でなくなります。ジョーと材料の密着度を高めてより確実にチャッキングできるよう、ジョーの寸法に合わせてなるべく小さなつかみしろをつくるようにするとよいでしょう。
ワンポイント コントラクティングとエクスパンディング2つの保持方法
コントラクティング
（ジョーの内側に材料を掴んで保持）
材料にチャックで掴める大きさの出っ張り（テノン）を作り、ジョーを締めて固定する方法です。
丸棒の加工や中ぐりなどで強力に材料を保持したい時などに多用される保持方法です。
エクスパンディング
（ジョーの外側で材料を押し広げて保持）
材料にジョーの外径より少し大きいぐらいのくぼみ（リセス）を作り、ジョーを開いて固定する方法です。
材料を無駄にせずに器の内側を加工したい時などに多用される保持方法です。
