NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

12”(約300mm)の卓上木工旋盤に最適品番

品番 T_087000

¥19,800(税込)

数量:

在庫あり ○
お気に入りリストに追加
ポピュラーな12”(約300mm)の卓上木工旋盤に最適なチャックです。

ボディ直径88.5mmのコンパクトな4つ爪スクロールチャック。
主軸サイズが1”X8TPIの旋盤に直接取り付けできるダイレクトスレッドタイプです。

標準付属の50mmジョーのほか、多数取り揃えられたNOVAチャック用ジョー(別売)を用途に合わせて付け替えることが可能です。
※NOVA G3 LITEチャックで使用できるジョーはこちらの一覧表をご確認ください。

※NOVA製のチャックは他社製のジョーとの互換性を保証していません。NOVAの純正ジョーをご使用ください。

スペック POWER:★★★★☆
※メーカーから案内されている、NOVAチャックシリーズの保持能力の目安です。


回転直径14”(約350mm)程度までの旋盤に対応。

本体直径:約88.5mm
本体重量:約1.2kg
高さ(長さ):約44mm(チャック単体)
チャックの緩み防止機能付き
セット内容 ・G3 LITE チャック本体x 1
・50mmジョーセットx 1
・ジョー取付ネジx 8
・チャックキー(T形スライドハンドル)x 1
・3mm 六角棒レンチx 1
・4mm 六角棒レンチx 1
・グラブスクリュー(イモネジ)x 1
・ファイバーワッシャーx 2

NOVA G3 LITE チャックコンプリート(1"x8tpiダイレクトスレッド)使用可能な木工旋盤の一例
主軸ネジサイズ 対応機種
1"×8tpi KERV KC-10, KC-14, KC-14 DO, LM-1000
VERIOK 812VS, 1218VS, VM-1000
JET JWL-1221VS
RIKON ライコンミニ、ライコンライト、ライコンミドル
LAGUNA REVO 1216


NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

ダイレクトスレッドタイプ
多くの旋盤で採用されている1インチ×8tpiのネジがチャック本体に直接切ってあるので、インサート不要で旋盤に直接取り付けることができます

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

チャックキーそのものがジョーのスクロールリングをまわすためジョーの開閉時に力を伝達しやすく、しっかりと材料を保持します。
また、片手で操作可能なのでもう一方の手で材料を支えながらチャックに取り付け・取り外しができ、作業性に優れます。

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

標準付属の50mmジョーは直径300mmまでのボウルに、直径100mm×長さ150mmまでの棒ものにと幅広く対応。



ワンポイント コントラクティングとエクスパンディング2つの保持方法

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

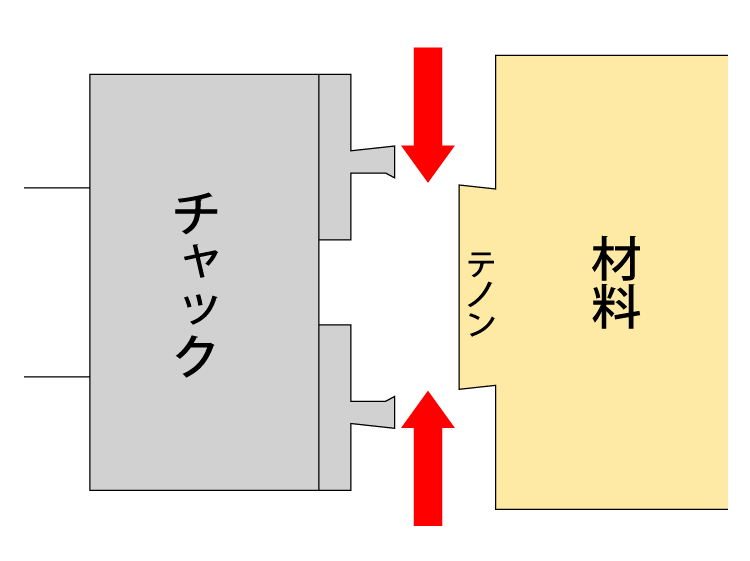

コントラクティング(ジョーの内側に材料を掴んで保持)
材料にチャックで掴める大きさの出っ張り(テノン)を作り、ジョーを締めて固定する方法です。
ホローイング(中ぐり)、ボックス(蓋つきの筒状の容器)、ゴブレットなど、縦木の木取りの材料を強力に材料を保持したい時などに用いることが多いです。
テノンの断面形状は使用するジョーの形状に合わせてダブテール(テーパー)形やストレートの凸形状で設計します。

コントラクティング時のジョーの可動範囲(実測値)
形状 最小(mm) 最大(mm)
テノン 42mm 60mm
※ジョーの可動範囲=保持可能なサイズではありません。

木材は金属に比べてやわらかいため、しっかりと保持するためにはジョーがある程度材料に喰い込むようググっと締め込む必要があります。
ジョーの可動範囲の最小値よりもしっかり締め込める余地を加味して設計します。

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

エクスパンディング(ジョーの外側で材料を押し広げて保持)
材料にくぼみ(リセス)を作り、ジョーを開いて固定する方法です。
材料が横木の木取りのボウルや大皿の制作などで用いることができます。縦木の木取りの材料には向きません。
リセスの断面形状は使用するジョーの形状に合わせてダブテール(テーパー)形やストレートの凹形状で設計します。

エクスパンディング時のジョーの可動範囲(実測値)
形状 最小(mm) 最大(mm)
リセス 52mm 72mm
※ジョーの可動範囲=保持可能なサイズではありません。

エクスパンディングで使用する場合も、ジョーがググっと効くための効きしろを考慮してリセスを設計してください。



従来のNOVA G3チャックからの変更点


従来から多くのウッドターナーのみなさまにご愛用頂いているNOVA G3チャック(T_0870)は、後継モデルの本商品、NOVA G3 LITEチャック(T_087000)へとリニューアルされました。ほとんど同等の性能を引き継いでいますが一部仕様の変更がございます。

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

従来のG3チャックからの変更点その1
ジョーを締めるときはチャックキーを時計回りに、ジョーを開くときはチャックキーを反時計回りに回して操作します。(従来品と逆になりました)
一般的なチャックと足並みをそろえることで、より直感的に開閉操作を行えるようになりました。

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

従来のG3チャックからの変更点その2

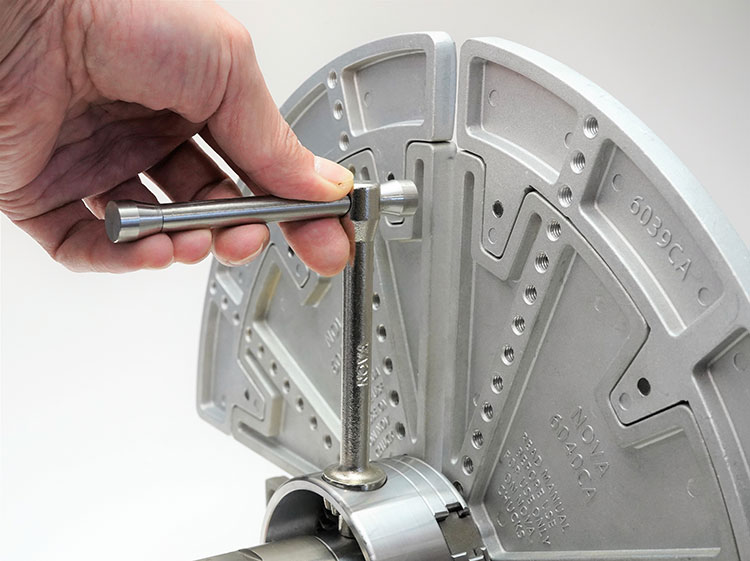

チャックキーのTハンドルがスライド式になりました。
300mmラージコールジョー(別売)やコールジョーエクステンション(別売)を使用時にTハンドルスライドさせればジョーに干渉せず、チャックキーを差し直すことなく連続して開閉することが可能です。

NOVA G3 LITE チャック コンプリート (1"x8tpiダイレクトスレッド)

従来のG3チャックからの変更点その3
従来標準で付属していたウッドワームスクリューは別売のオプションとなります。
ウッドワームスクリューの詳細はこちら
