BOW LPC1M ロープロファイルクランプキット

「横から押さえるクランプ」の決定版！

品番 T_310632

￥35,970（税込）

数量：

在庫あり ○

サンディング、カンナ掛け、ルーター加工など、クランプは安定した作業の必需品です。

でも、材料を固定したクランプ自体が邪魔になってしまうこと、ありませんか？
このキットで、そんなイライラが解決できるかもしれません。

主役は2つの【横押しクランプ】と
大小2サイズの【フェンス】

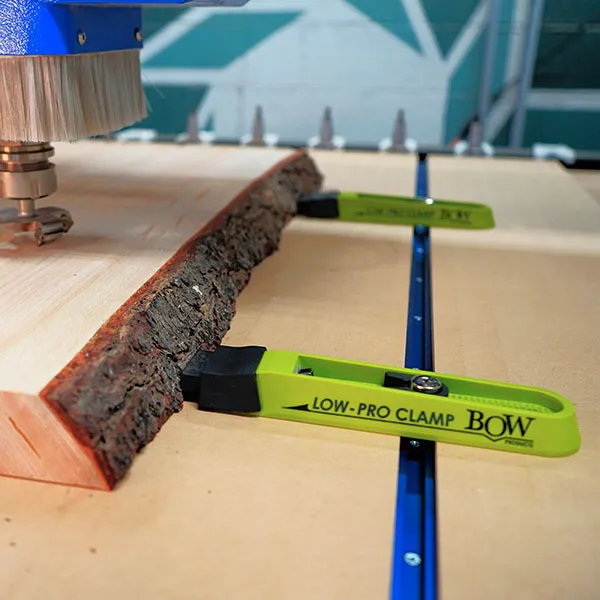

一般的なクランプのように、材料と作業台を挟んだり、上から押さえたりして固定するのではなく、クランプとフェンスで「側面」から固定するのが特長。
材料の表面に出っ張るものがないので、邪魔になりません！

伝統的なワークベンチから、CNCのマシーンまで、多様な作業台で使用できます。
【クランプ】と【フェンス】を取り付けるための豊富な金具類が付属しており、伝統的なワークベンチのドッグホール（丸穴）はもちろん、Tスロットトラックや、CNCの木質テーブルに直接ネジどめして使うなど、使用スタイルを選びません！

繊細なクランプ圧力の調整も容易です。クランプ先端は交換可能で、繊細な材料や、直線／曲面／ナチュラルエッジなど形状に合わせて4種類のチップが選べます。

(c)Bow Products

セット内容

■横押しクランプ本体　2
■フェンス（小101mm、大254mm）各1

■ボールエンド六角棒レンチ　1

■クランプチップ
・コーナー／カーブ・チップ 2
・ロープロファイル・チップ 2
・マックスグリップ・チップ 2
・EVA チップホルダー 2
・EVA チップインサート　4

■ドッグホール取付け用金具
・拡縮ベンチドッグ　5

■ドッグホール＆Tスロット取付け用金具
・クランプ固定用バレルナット　長短各2
・フェンス固定用ノブ　3
・Tボルト（長さ13,22,30,38,50mm）合計14

■ネジ止め取付け用金具
・クランプ用スクリューアダプター　2
・フェンス用スクリューアダプター　3

主役は “横押しクランプ” と “フェンス”

多様な作業台や材料に対応する

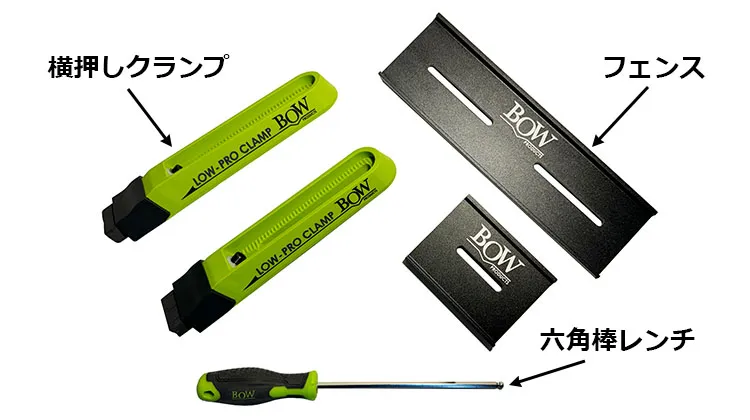

2つの「横押しクランプ」と、大小2サイズの「フェンス」が、このキットの主役。

クランプは、耐久性のあるガラス繊維入りナイロン製、
フェンスは、アルマイト加工されたアルミ押出材で信頼感があります。

作業台への着脱や、クランプ圧の調整は、付属のボールエンド六角棒レンチで行います。

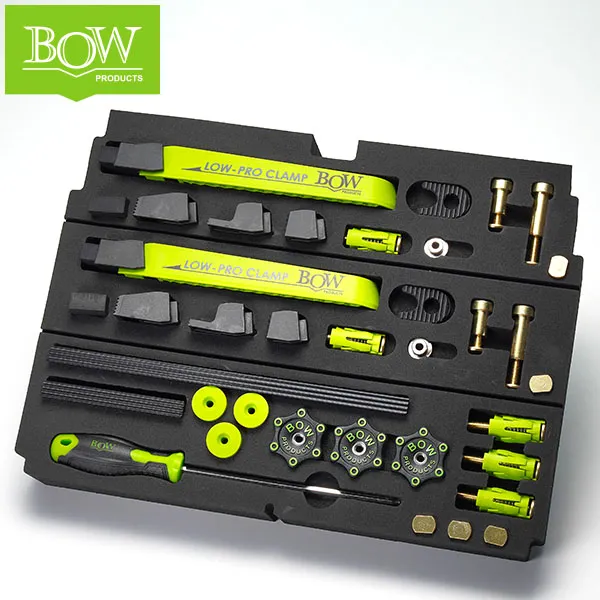

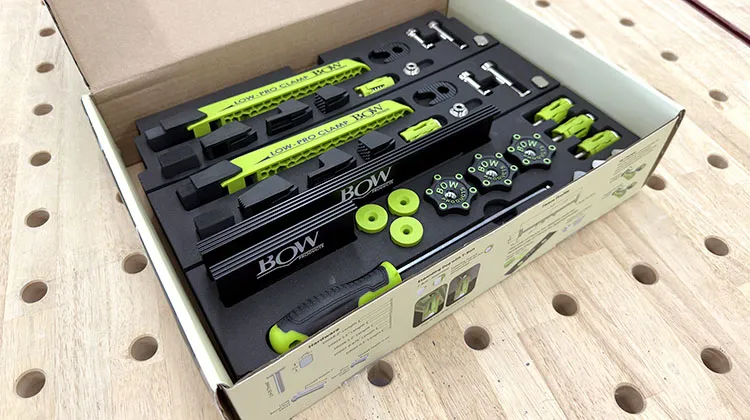

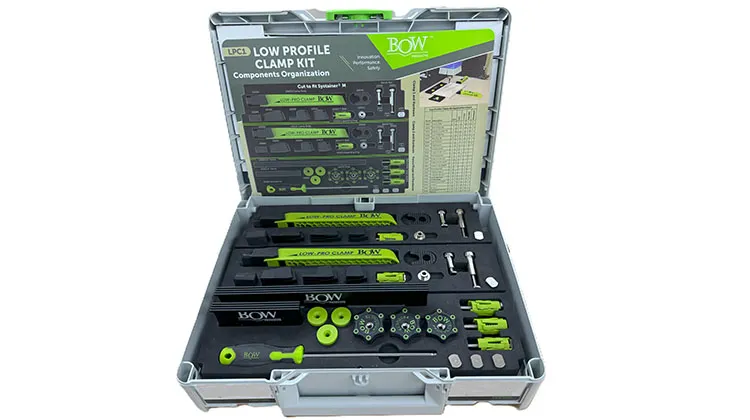

豊富な付属品

各種作業台に取り付けるための金具類が豊富に付属。
保管用の硬質フォーム入りで、わかりやすく整理されています。

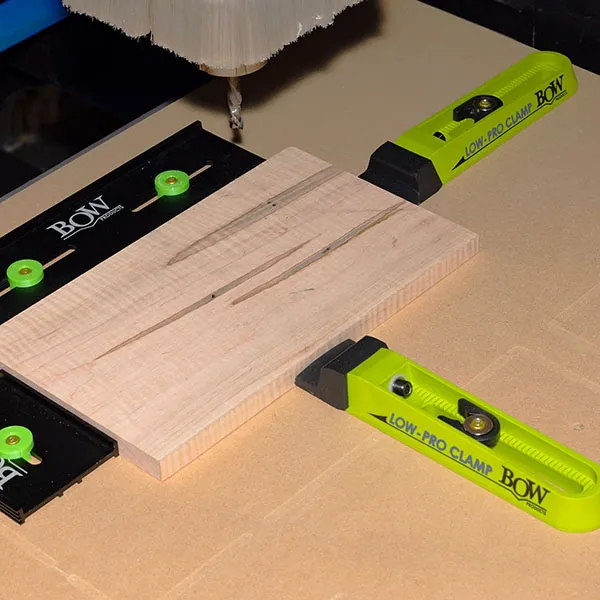

ワークベンチ、CNC…、多様なスタイルに対応！

手加工から、CNCマシーンまで、多様な加工シーンで便利に使えます。
伝統的なワークベンチのドッグホール（丸穴）はもちろん、Tスロットトラックに取り付けたり、木質ボードの天板に直接ネジ止めしたりすることができます。

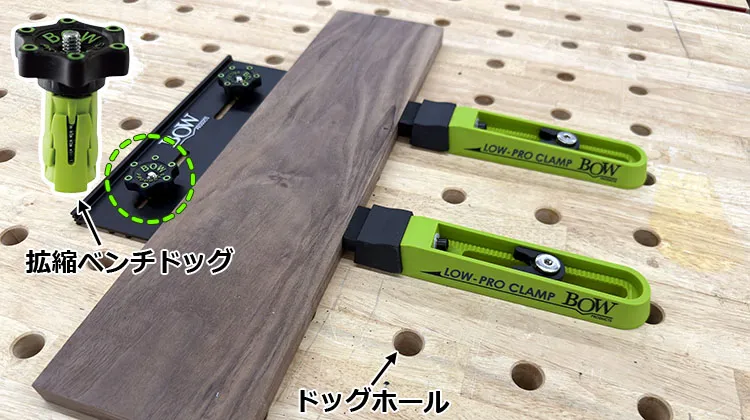

1.ドッグホール（丸穴）に取り付け

BOW独自の「拡縮ベンチドッグ」は、直径18mmから23mmまで拡縮。
ノブを回すだけでドッグホール内に拡張し、強固に固定されます。

伝統的なワークベンチはもとより、テーブルにドッグホール（丸穴）を加工するだけで取り付けが可能になります。

ドッグホールの規格を選ばないのも便利。北米タイプの19mm（3/4インチ）のドッグホールでも、ヨーロッパタイプの20mmのドッグホールでも、どちらでも大丈夫です。

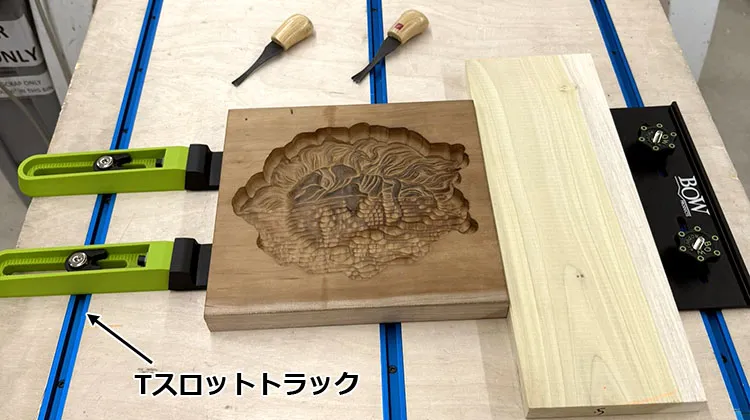

2.「Tスロットトラック」に取り付け

Tスロットトラックが埋め込またジグやワークテーブルには、付属のTボルトで。

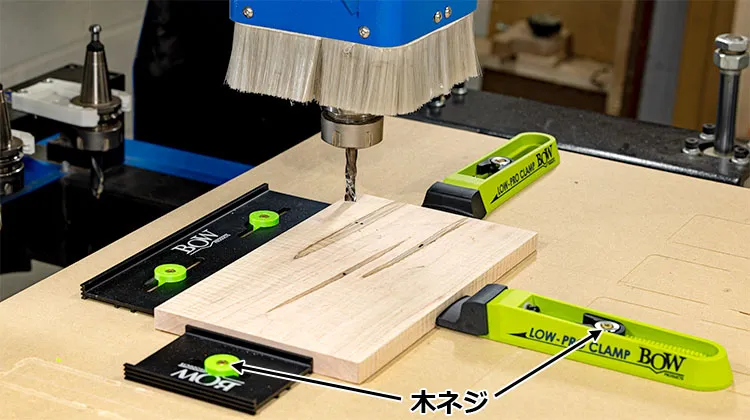

3.「木ネジ」で取り付け

木の作業台や、CNCテーブルの木質ボードに直接ネジどめして使うこともできます（木ネジは別売りです）。

邪魔になりにくい！

クランプとフェンスで「側面」から固定。
材料の表面にはクランプが出っ張らないため、邪魔になりません！

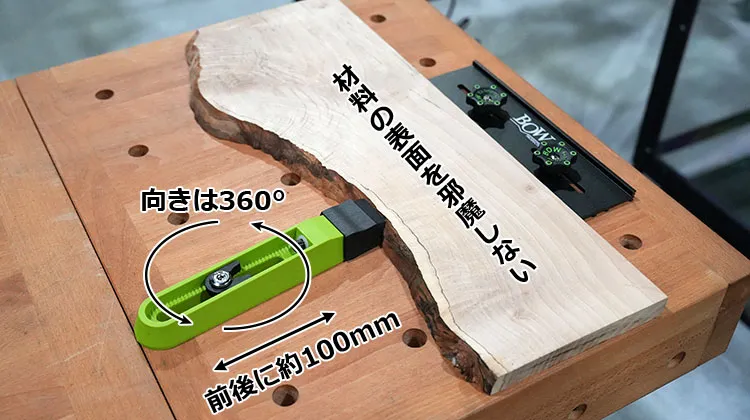

クランプは前後に約10センチ、好きな向きに360度動かせます。

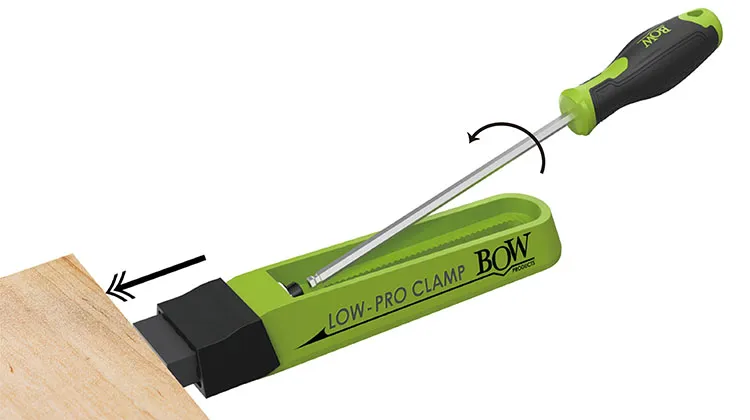

繊細な圧力調整

六角棒レンチで、材料にかかる圧力を調整できます。
トグルクランプやラチェットクランプとは一味違う、絶妙なクランプ圧力のコントロールができます。

逃すことなく力を与える「15度プッシュ」

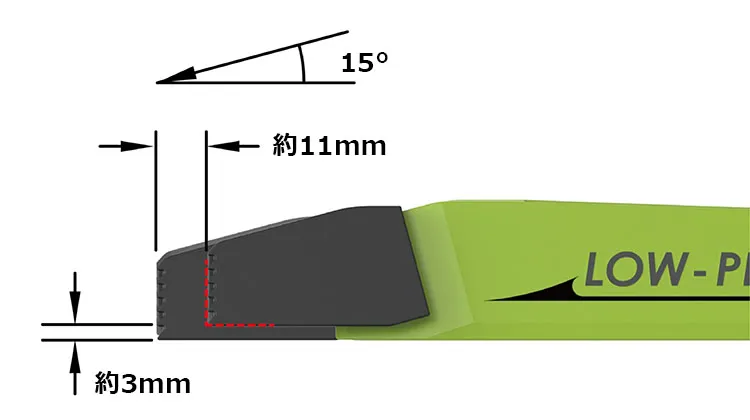

クランプの先端は、最大約11mm前進し、3mm下降します。
15度下向きに押すことで、材料に「横から押す力」と「テーブル面に押しつける力」の2方向の力を適切に与えます。

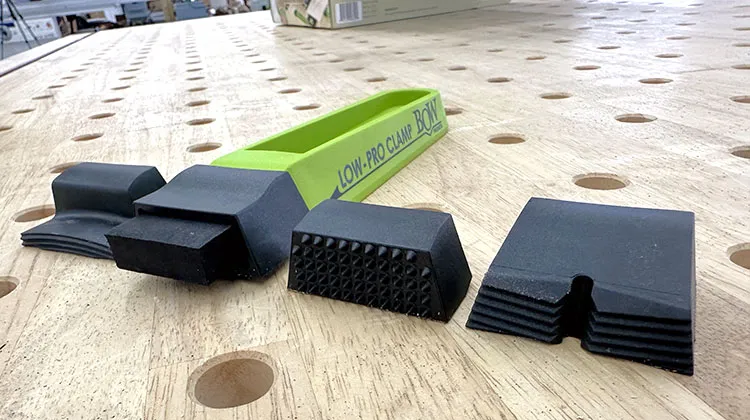

選べる4種類のチップ

クランプの先端は交換可能で、繊細な材料や、直線／曲面／ナチュラルエッジなど形状に合わせて使える4種類のチップが付属しています。

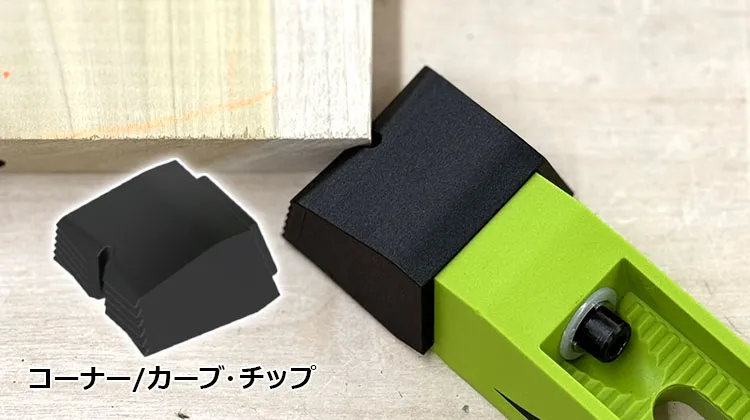

角を固定したい時は、「コーナー／カーブ・チップ」を使用します。

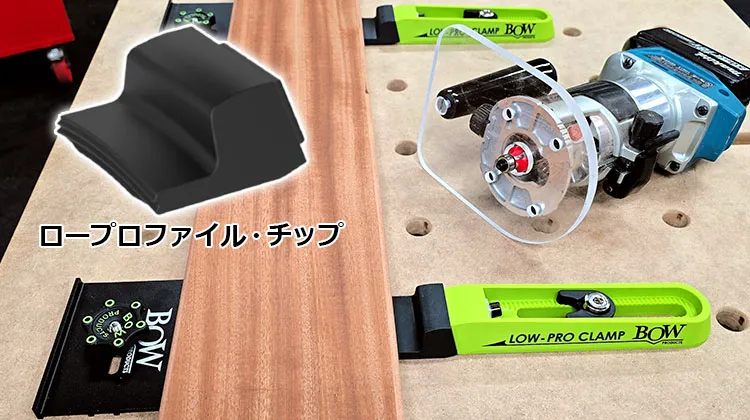

「ロープロファイル・チップ」なら、トリマーで面取り加工する時にも「邪魔になりません。

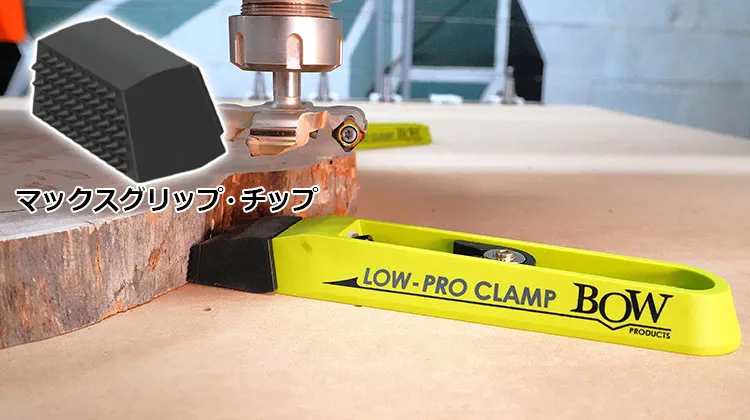

荒材などをガッチリ固定したい時は、ギザギザした先端の「マックスグリップ・チップ」で。

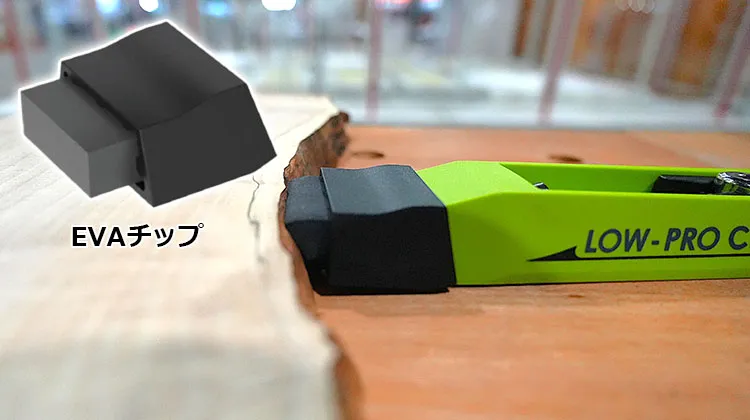

「EVAチップ」は、チップホルダーで差し込んで使います。
やわらかく、こぼこしたナチュラルエッジも固定できます。軟材にも傷を付けにくいです。
※EVAチップは交換用に別売りでもご用意しています。

「EVA」とは

エチレン酢酸ビニルのことで、水泳のビート板や、格闘技用のグローブやヘルメット、シューズなどにも使われています。柔軟なので材料に傷をつける心配が少なく、また色移りしない素材です。強靭性・耐久性・耐候性などにも優れており、振動や衝撃をしっかりと吸収します。

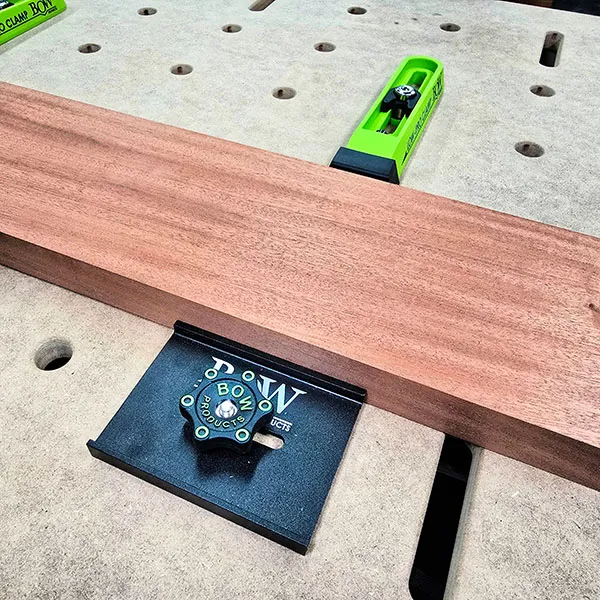

こだわり設計のフェンス

アルマイト加工されたアルミ押出材のフェンスにもこだわりが。

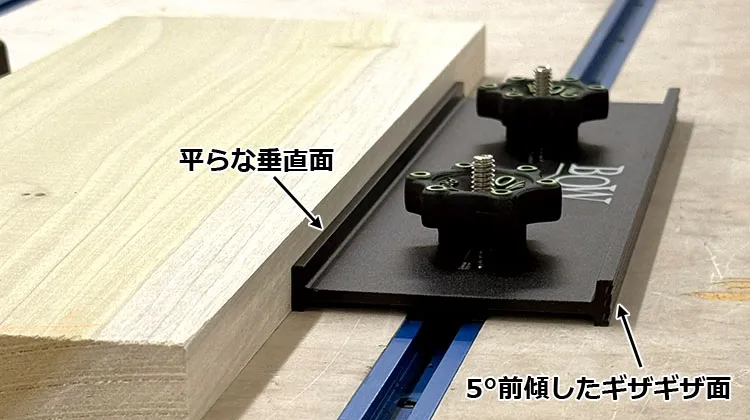

繊細な材料には平らな垂直面をあて、荒材などをクランプする時にはギザギザ面を使うとしっかりグリップできます。

ノブは、人間工学に基づいたエルゴノミクスデザイン。素早く回すことができ、長いボルトからの着脱もストレスになりません。そして、キュッと締まります。
