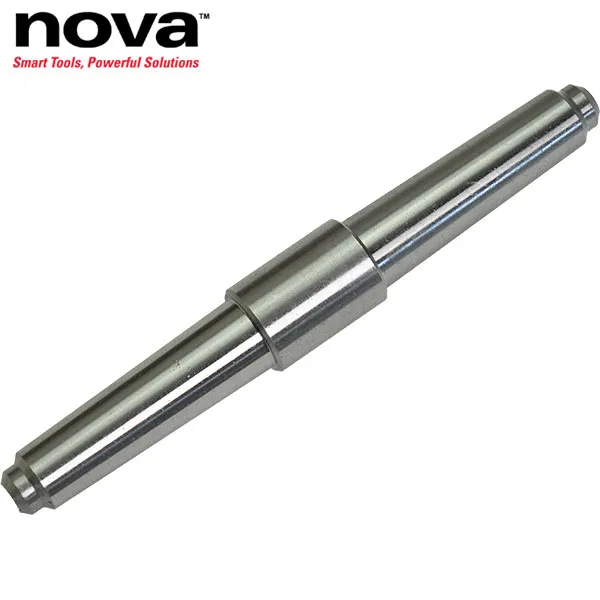

NOVA MT2センター・アライメント・ツールを使用してアライメント調整をする際は、ヘッドストックを固定しているボルトを緩めて行います。
木工旋盤は基本的に、工場出荷時にアライメント調整をしてありますので、メンテナンスや修理以外ではヘッドストックの固定ボルトを緩めないでください。
アライメント調整手順(ヘッドストック固定式)
テールストックを基準として、ヘッドストックの位置を微調整します。
使用例：木工旋盤ライコンミドル2
①予めドライブベルトのテンションは緩めておきます。

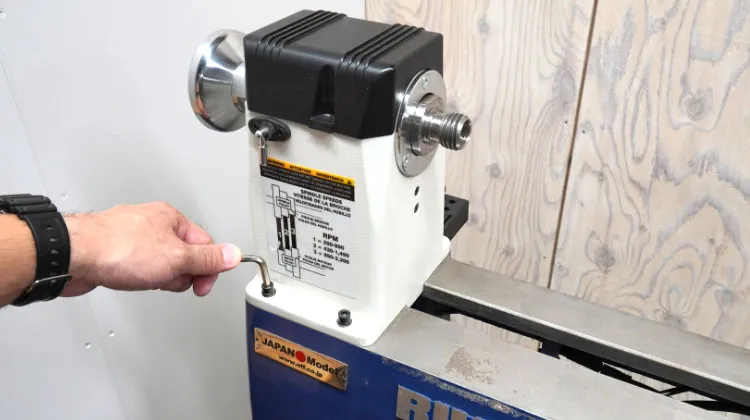

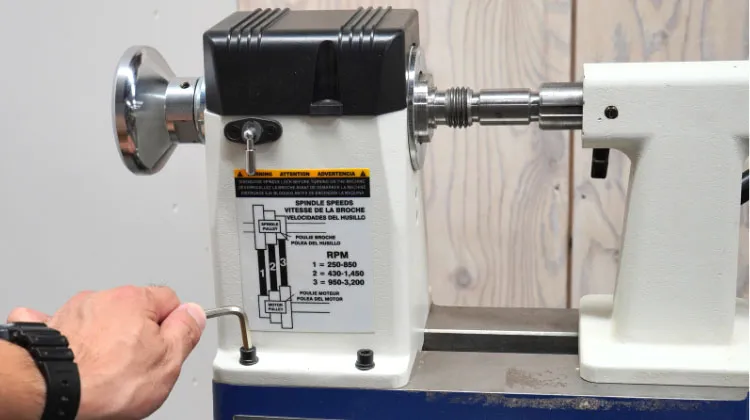

ヘッドストックを固定しているボルトを全箇所緩めます。(2～3回転程度。緩めすぎたり、完全に取り外さないでください)

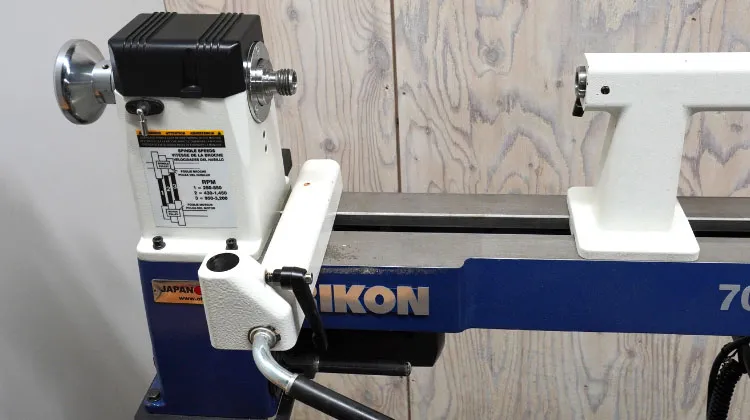

②ツールレストは取り外す、またはヘッドストック側に寄せておきます。

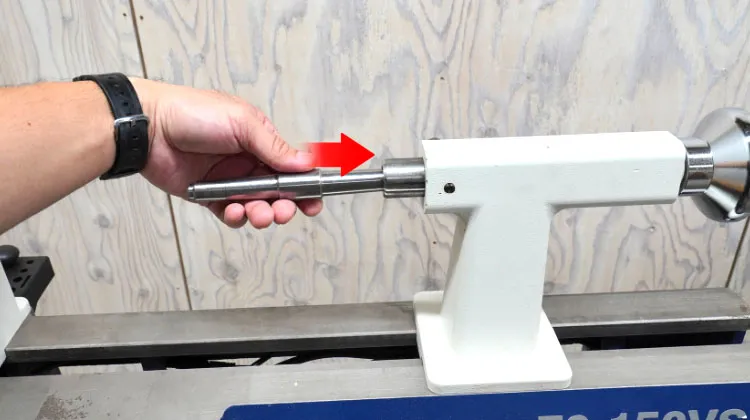

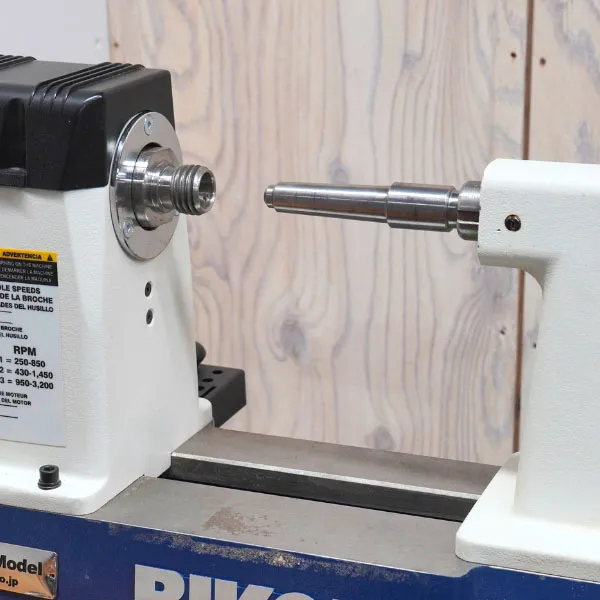

③テールストック・クイルを30mmほど繰り出し、NOVA MT2センター・アライメントツールの片側のテーパー部をクイル穴に差し込みます。

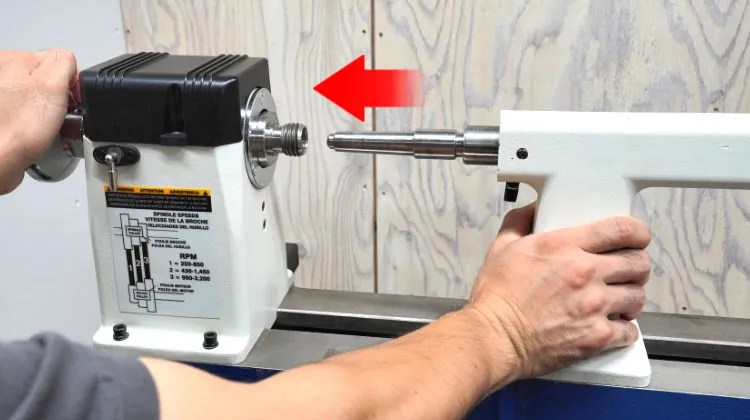

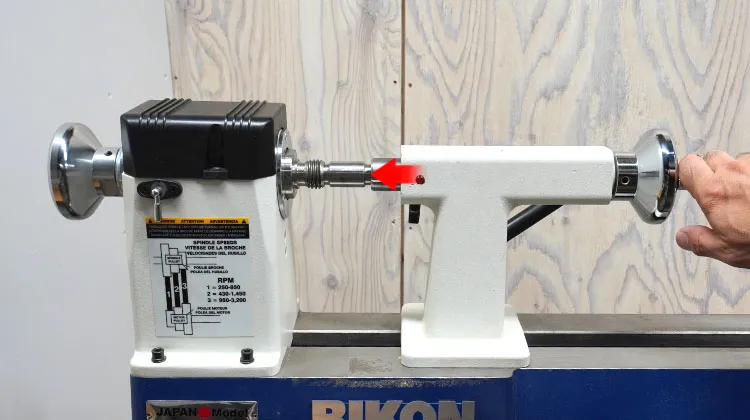

④テールストックをヘッドストック側に移動させ、アライメントツール反対側のテーパー部を主軸穴に差し込みます。
この時アライメントツールが確実に取り付けられるように強めに差し込みます。

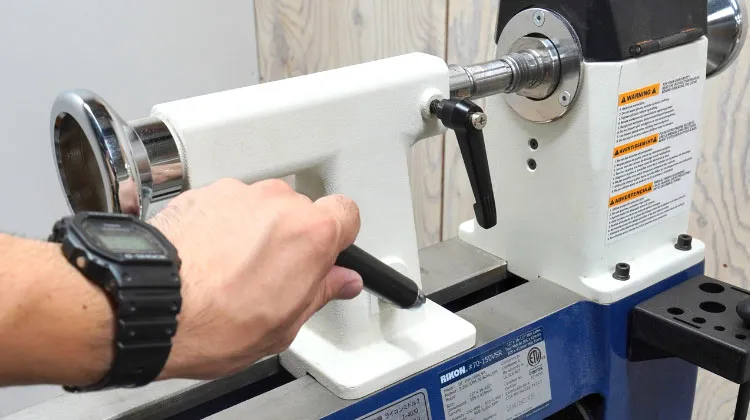

⑤テールストックをロックします。
⑥アライメントツールの取り付けが不十分な場合には、クイルを繰り出してしっかり取り付けます。

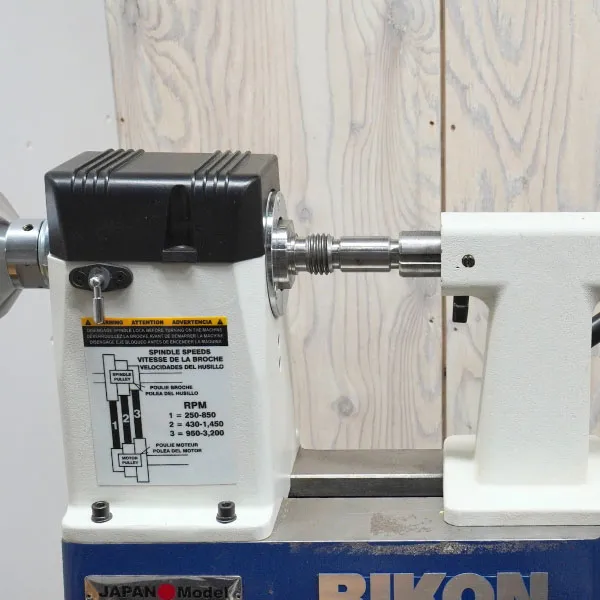

主軸とクイルが連結されることで整列し、軸芯が合っている状態となります。
⑦主軸とクイルが整列した状態でヘッドストックの固定ボルトを締めます。
これでアライメント調整が完了となります。

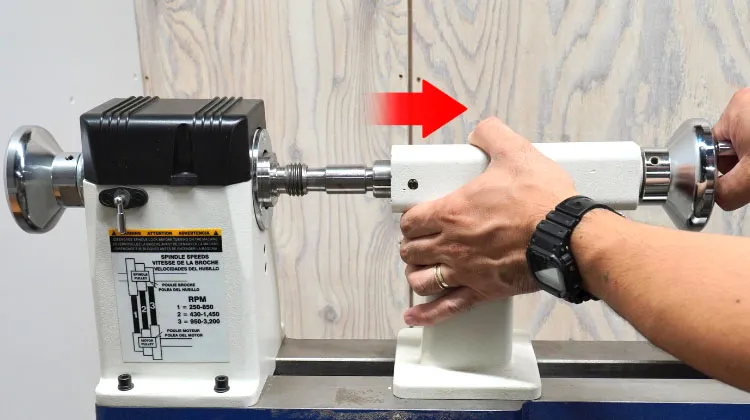

⑧アライメントツールの取り外しは、クイルを引っ込めてテールストックを後退させます。

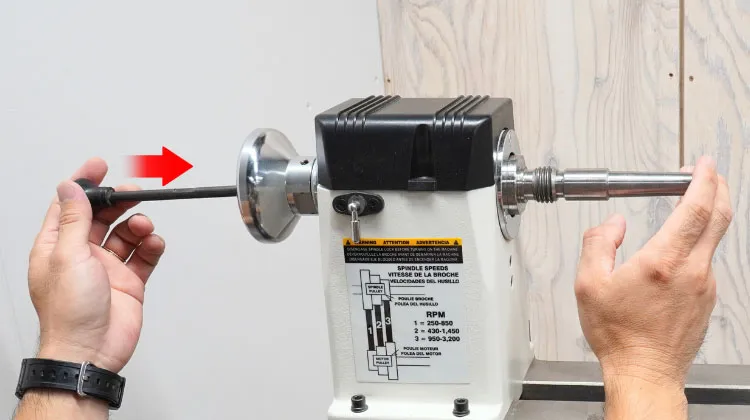

必要に応じて旋盤に付属のノックアウトバーを使用します。
弊社で取り扱いの木工旋盤、ヘッドストック固定ボルト位置例
ヘッドストック固定ボルトの位置は、機種により異なりますのでご使用の旋盤の取扱説明書をご確認ください。

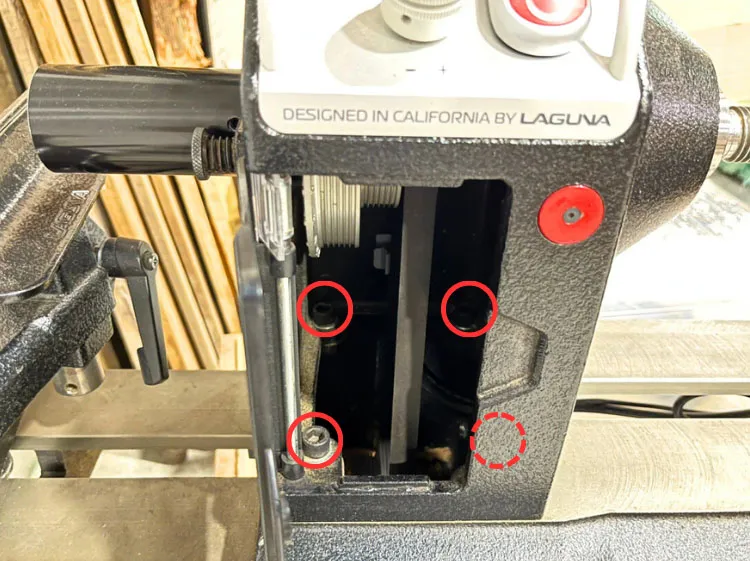

LAGUNA REVO 1216
ヘッドストック内に4カ所
ライコンライト
外側に2カ所、プーリーカバー内に2カ所

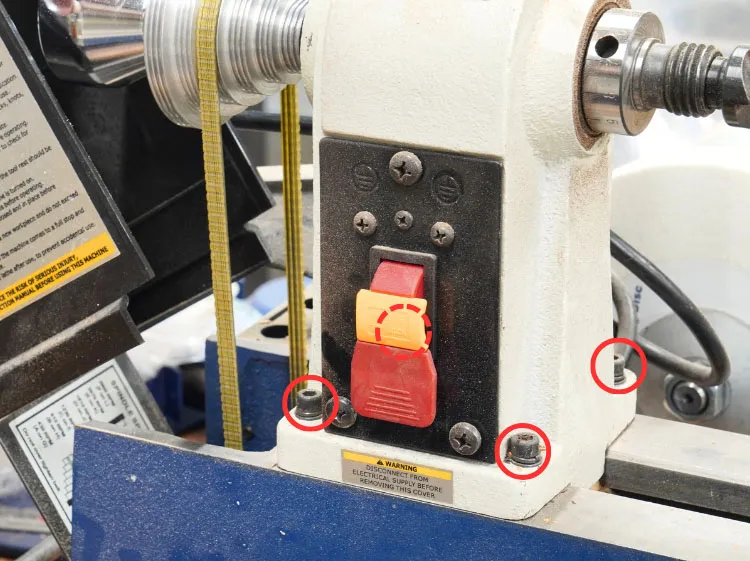

カーブミニ
外側に4カ所
