◆ 木工旋盤 LAGUNA REVO 1216

小型旋盤の概念を覆す この黒 まさに別格

品番 T_3800

¥131,880(税込)

在庫なし × 入荷したら連絡を希望する
お気に入りリストに追加
 地域別送料が個別にかかります。

大物配送 地域別送料を確認する

この商品は他の商品と一緒にカートに入れることができません。
重量物のため、ご注文から商品到着まで4日~10日程お時間がかかります。(※お届け先により異なります。)
※お届け日、場所につきましてはお電話にて確認のご連絡をさせて頂いております。
ご連絡可能なお電話番号を【お店へのメッセージ】欄にてお知らせください。

お電話以外でのご連絡をご希望の場合はご連絡方法をお知らせください。
2018年末にアメリカで発売され、旋盤市場に旋風を巻き起こした驚異の木工旋盤。

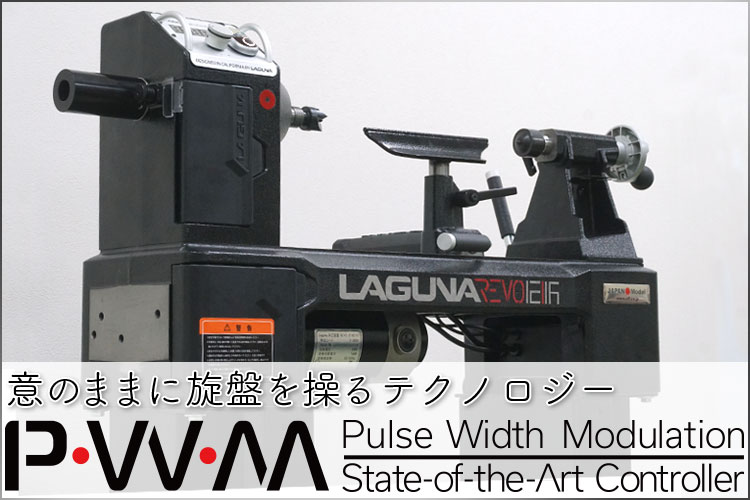

LAGUNA REVO 1216 (ラグナレボ 1216)
早くも日本モデル発売!!

新制御「P.W.M.(=Pulse Width Modulation)」で低中速域のトルクを大幅に増加。

強靭な鋳物ボディ・幅広ベッドの採用で、大型旋盤と遜色ない制震性能を獲得。

大径ベアリングの採用&ロングタイプスピンドルで上質な回転性能。

カムアクションレバーで、ベルトチェンジは限りなくスムーズに。

充実のオプション群
(別売り)エキスパンションキットを使用した「アウトボードターニング」で加工直径を400mmまでサイズアップ!

【仕様変更のお知らせ】
変更実施日:2021年 3月~
変更内容:正逆スイッチとON/OFFスイッチの色が変更となりました。

(C)Laguna Tools.

おもな特徴

・LAGUNA REVO1216は、従来の電流/電圧制御による速度調整方式ではなく、周波数のスイッチングによる電力制御を行うPWM(Pulse Width Modulation=パルス幅変調方式)を採用。
・木工旋盤で使用頻度の高い速度域でもある低速~中速域で、負荷変動に応じてフレキシブルかつパワフルにトルクを制御。
・1馬力旋盤の常識を覆す驚異の回転性能!!
・ベルト架替式/ボリュームダイヤルによるスピード調整。
   (低速)50‒525rpm
   (中速)325‒1750rpm
   (高速)650‒3500rpm



・主軸先端部とヘッドストックとの間に加工スペースを確保するための独特のコーン形状。
主軸根元付近はもちろん、通常加工時もヘッドストックが邪魔にならない機能重視のグッド・デザイン。
・メインスピンドルを支えるベアリング間の距離は181mm、主軸間の左右ベアリングも大径タイプ(左:6005/右6006)を採用。
荷重負荷UPでスタビリティが増大。



一般的な電流制御式DCモーターの弱点「低/中速域でのトルクの弱さ」はP.W.M.で過去のものに。
回転速全域で強いトルクを生み出すことができるP.W.M.
そのパワフルさが、小型旋盤でのアウトボード・ターニングを可能にしました。
従来の卓上旋盤ではなし得なかった 最大400mmまでの器ものの加工を楽しめます。
主軸の左右両端が1”×8tpi MT2規格になっており、主軸左側に取り付けたハンドルバーを取り外すと正ネジの1”×8tpi MT2軸が現れます。
右主軸で使用できるチャック等のアクセサリーは左主軸でもそのまま使用が可能。
アウトボードターニング最大加工直径:400mm (延長ベッド↔アウトボード主軸間距離:約406mm)
延長ベッドは右側ベッドエンドにも固定できます。棒もの長さは最大648mmまで延長できます。
アウトボードターニングをするには(別売)エキスパンションキットが必要です。



レバー1本でベルトが緩み、ロック時も自動で適正テンションに。
煩雑なベルトテンションの調整からあなたを開放します。
上下2箇所のフロントカバーが開けられるため、手が入れやすく開放的。
窮屈なベルトチェンジと決別。
耐久性を考えたワイドタイプの6ツ溝ベルト採用。



品質重視の姿勢はボディデザインからも読み取れる。
ベッド幅160mm/ボディ幅230mmのワイドタイプベッドで加工時の振動・ビビリを大幅軽減。
機能とデザインを高度に融合させた極上の安定感を。



ツールレストベース
・高精度に研磨された裏面。ワイドベッド上の移動は限りなくソフト&スムース
・「点」ではなく「面」で。直接ツールポストを締め付ける従来の方式ではなく、ツールレストポストを傷つけずに確実に固定。

ツールレスト
・長さ150mm / ポスト直径25.4mm (別売で長さ200mm)があります。
・レストトップには6mm の焼入れ鋼丸棒を溶接、スムーズなツールさばきを長く保ってくれます。







インボードターニング時の最大回転直径:315mm
(別売)エキスパンションキットの使用で最大回転直径400mmまで拡張可能。

最大センター間距離:383mm
(別売)エキスパンションキットの使用で最大648mmまで拡張可能。

操作しやすいコンソール
傾斜面に配置され圧倒的に「見やすい」「操作しやすい」コンソールパネルはヘッドストック上部に集中配置。
・様々な照明下でも視認性の高いブルーLED のデジタル回転計
・操作しやすい位置に配置した回転ダイヤル
・逆回転機能

解除忘れ!をさせないロックメカニズム
固定:ヘッドストックハンドルをわずかに回しながらボタンを押す()
解除:ヘッドストックハンドルから手を離すと自動的に解除
主軸の溝にピンの先端を引っ掛るようにして固定

テールストックも妥協なし
・自己排出機能
・センター2本が格納できるツールホルダー

極限まで攻めこんだ高精度なクイル穴加工
テールストックの突き出しは極上のスムースさ

インデックス
・24段階
・内部を覗くことなくガイドを確認することができる透明パネル

妥協なき旋盤体験のための充実のオプション①
「プレミアムスタンド」

・クールさがより引き立つ専用設計、約37kgの重量スタンドで旋盤の足回りをさらに強化!!
・7段階(ベッド高さ845‒972mm/25.4mmピッチ)で旋盤の高さを変えられ、使用者の体格に適したセッティングが可能。
・部品点数わずか5ピースで組み立ても簡単。
・最大16本のバイトを保管できる傾斜式ツールホルダー

妥協なき旋盤体験のための充実のオプション②
「エキスパンションキット」

・最大直径約400mmまでのアウトボードターニングを可能にする「10インチ延長ベッド」「1”×8tpi スピンドルアダプター」「ツールレストエクステンダー」の3点セット。
スピンドルアダプターの1”X8tpiの雄ネジ部分は、正ネジ加工されたネジとなっています。
「10インチ延長ベッド」をベッドの右エンドに取り付けてセンター間距離を378mm→648mmに拡張。より長いスピンドターニングができる。

妥協なき旋盤体験のための充実のオプション③
「モビリティキット」

・操作簡単な1ペダル式のキャスター。プレミアムスタンドとの併用で、旋盤の移動や収納が簡単に。

妥協なき旋盤体験のための充実のオプション④
「ハロゲンライト」

ヘッドストック背面に固定、フレキシブルアームで照射位置の調整が可能。手元をしっかりと照らします。
旋盤への固定にはハロゲンライトの他、(別売)専用Lブラケットが必要です。

木工旋盤LAGUNA REVO1216仕様

入力電源 単相100V 50/60Hz
モーター 1HP DCモーター
定格(消費電力/ 電流) 単相100V 50/60Hz  5.5A(50Hz)/5A(60Hz)
推奨ブレーカー容量 20A
スピンドル回転数(毎分) 低速50‒525rpm/中速325‒1750rpm/高速650‒3500rpm
(ベルト架け替え3段+PWM制御による無段変速)
センター間の長さ 383mm ((別売)エキスパンションキット使用:648mm)
最大回転直径(インボード/アウトボード) 317mm / 406mm((別売)エキスパンションキット使用)
ヘッドストックスピンドル 1”×8tpi MT2 内径9.5mm (両端とも)
テールストックスピンドル 1”×8tpi MT2 突出量63.5mm
インデックス 24段
ツールレストポスト直径 25.4mm
下端からベッドまでの高さ 170mm(付属パッド使用時188mm)
本体下端から主軸芯までの高さ 330mm(付属パッド使用時348mm)
本体寸法 長さ747mm×奥行き226mm×高さ442mm
製品重量/梱包重量 約54kg/約57kg
標準付属品 75mmフェイスプレート
MT2ドライブセンター
MT2回転センター
ノックアウトバー
ラバーフット×4
日本語取扱説明書

※商品の仕様は改良の為、予告なく変更する場合がございます。



仕様比較表のダウンロードはこちら

この商品のレビュー

総合おすすめ度:

(4.50/全2件)

2件のレビューがあります。

趣味とはいえ

投稿者:ハグレ者  投稿日時:2021/10/26 20:07:38

おすすめ度:

この馬力の旋盤は多くありますねぇ。まぁどれを使っても大きな差は無いと思いますが微妙な価格差は造り込みやら精度やらでしょうかね。趣味で使うモノなのでそんなに高価なものはと思いましたがオプションの台がいいと木工旋盤の手解きをして下さった方に言われ購入しました。
使い始めて2ヶ月くらいでテールストックが渋くなり問い合わせたところ即適切な対応をいただきました。さすが業界の雄、オフコーポレーションさんですね。
この旋盤ですが上記の不具合以外は使用して4ヶ月ほど、いたって快調です。フェイスは20cm以下の小さな物しか挽きませんが趣味でやる分には必要十分だと感じています。いい旋盤に出会えました。
星一つマイナスはテールストックの件で。
因みに台(プレミアムスタンド)はまだ購入していません。

信頼できる木工旋盤です

投稿者:シンノスケ  投稿日時:2021/03/14 21:25:27

おすすめ度:

今までは他メーカーの木工旋盤(550W、無段変速)を3年間程使用していました。
芯押し台に異常な遊びがあり、精度の必要なスピンドル加工、穴あけ加工に不安を感じていました。
LAGUNA REVO1216は、主軸と芯押しのセンターも正確で、遊びもなく正確な加工が出来ます。
また、モーター音が異常に静かなことも驚きです。
もっと早くLAGUNA REVO1216を買っておけば良かったと実感しています。
もっと分かりやすく言うならば、今まで使っていた木工旋盤はおもちゃでした。
