■取り付けできない機種について
いわゆるD型ハンドルが付いたルーターは、天板に干渉してしまい取り付け出来ません。
以下のモデルは取り付けできないことを確認しております。
日立12mmルータM12BA、マキタ12mmルータ3600HA、ボッシュルータ1618EVS
■取り付けできるルーター機種の例
上記以外のほとんどの「ルーター」は取り付け可能です。
なお、弊社で販売している「ルーター」はいずれも取り付け可能です。
★ルーター一覧はこちら
仕様
【全体の寸法】 高さ483ｍｍ（フェンス高含む）× 幅718ｍｍ × 奥行514ｍｍ【重さ】 11.8kg
【テーブル面の高さ】 397mm
【テーブル寸法】 奥行403ｍｍ × 幅605ｍｍ 厚さ31mm
【インサートプレート寸法】 奥行235mm × 幅298mm 厚さ9.5ｍｍ フェノール樹脂製
| セット内容 |
|
|---|
軽量＆コンパクト
現場への持ち込みも楽々です。
防振ゴム付きの強固なスチールスタンドで強度も安心。
小さな工房でも、必要な時だけ取り出して使えるので場所を取りません。
コンパクトといえども、充分なテーブル広さを確保！
テーブルの大きさは、403ｍｍ×605ｍｍ。
大きめのジグを使った加工にも余裕があります。
材料の送りが、なめらか！
テーブル表面には、均一なドット状になっています。
MDFを高圧ラミネートした「イージースライド・マイクロドット・スキン」を採用。
摩擦が少なく、材料をなめらかに動かすことができます。
頑丈なフェンスは、新設計のレバーでしっかり固定！
アルマイト処理を施した頑丈なアルミ製のフェンス。
フェンスの素早い位置調整と、しっかりと固定しやすい新設計の「クォーターターン・ロックレバー」を採用。
フェンスの開口幅はビットに合わせて

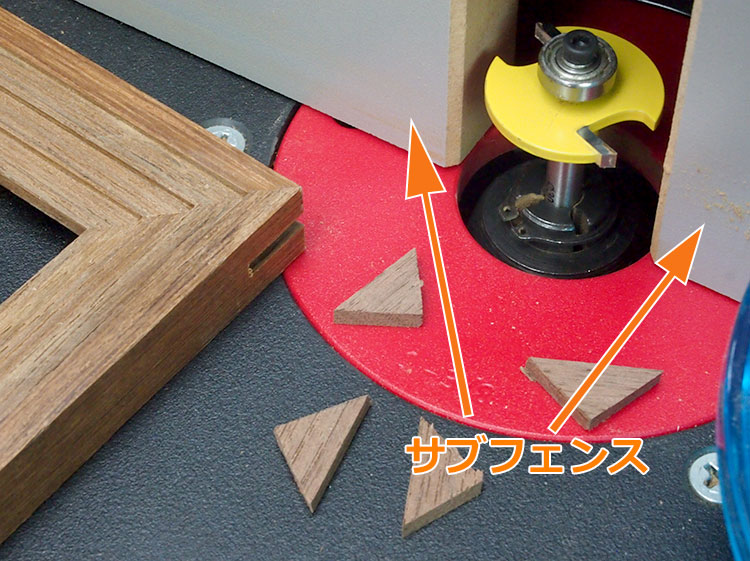

材料を当たるフェンス面は、表面をラミネート加工したMDF製のサブフェンスです。
サブフェンスは左右セパレートタイプなので、ルータービットのサイズに合わせて、開口幅を調整することができます。
ミニ・ジョインター（ミニ手押しカンナ）にもなる！
写真のようにセッティングして、板の木端や木口を真っ直ぐにすることができます。
アルミフェンスと、アウトフィード側のサブフェンスの間に、付属のロッドをはさむことで、アウトフィードフェンスをインフィードフェンスより手前に出した設定にします。（約0.8mmと約1.6mmの2段階）。
集塵機をつないでクリーンな加工
フェンスには内径58ｍｍ外径63ｍｍの集じん口が付いています。ダストデピュティーのホースや、Φ65mm 透明集じんホースが取り付けられます。
必要に応じてΦ65mm ホースバンドで固定してください。
反りにくい、フェノール樹脂製のインサートプレート
インサートプレートは、厚さ9.5mmの反りにくいフェノール樹脂製。
裏面にはレーザーで刻印されたマーキングが施されているため、ルーターを位置決めが簡単。
取付けるルーターに合わせてネジ穴を加工するので、多くのルーターに対応できます。
※D型ハンドルが付いたルーターは、天板に干渉するため取り付けできません。
ユニークな形のインサートプレートレベラー
テーブル面とインサートプレートを、段差ゼロに調整できます。
ビットの刃径に合わせて選べるセンターリング３種類が標準付属。
穴径はそれぞれ、1インチ（25.4mm）、1-3/16インチ（約30.2mm）、2-3/8インチ（約60.3mm）。
別売りの５個セットを用意すれば、更に様々なサイズのビットにきめ細かく対応できます。
※穴径1-3/16インチ（約30.2mm）のセンターリングは、ポーターケーブルタイプのテンプレートガイドブッシュを取り付けることが可能です。
※テンプレートガイドブッシュを使用する場合は、センタリングキットを使って、軸が穴の中央に来るようにルーターを取り付けてください。
取り付け・取り外しもかんたん
センターリングの着脱は、付属のツールをセンターリングの穴に挿しこんで回すだけ！
テンプレート加工に便利な「スターティングピン」
「スターティングピン」を使うと、ベアリング付きのパターンビットでテンプレートに添って切削する時に便利です。
テンプレートを固定した材料を、まずスターティングピンに当てて、ゆっくりとビットに近づけることで、キックバックの起きにくい、安全な加工ができます。
安全第一「ビットガード」
高速で回転するビットを安全に使うために、ルータービットの上に取り付けて使うビットガードを標準付属。
便利な「マイタースロット」を装備
テーブル面の「マイタースロット」は汎用性の高い3/8"x3/4"規格。
マイターゲージなどのジグを滑らせたり、フェザーボードを固定したりすることができます。
写真は、Kregプレシジョンマイターゲージ（別売）を通したところ。
フェンスのTスロットに、別売りのKregルーターテーブル用テーブルストップを取付け。
フェザーボードを併用することで、材料を正確に加工することができます。

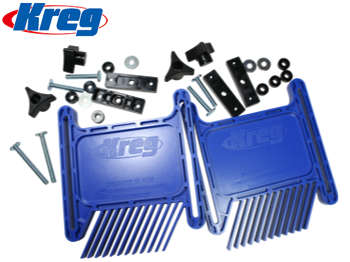

Kregフェザーボード（別売）は、テーブル面のマイタースロットや、フェンスのTスロットのどちらにも取り付けることができます。
